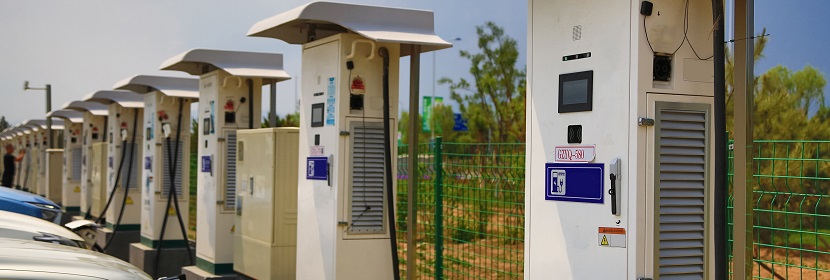

交流充电桩检测

交流充电桩检测面向额定电压不超过1000V AC的电动汽车交流供电设备，常见于住宅小区、商业综合体和产业园区。用户关注的核心问题是交流桩的检测项目如何区别于直流桩，以及验收阶段哪些测试真正决定设备能否安全投运。本文围绕检测项目、标准要求、验收节点和常见问题展开。

一：交流充电桩检测概述

交流充电桩本身不包含整流功率模块，其功能是将电网交流电通过控制导引和安全保护回路输送到车载充电机。检测的重心因此落在控制导引信号时序、电气安全防护和计量准确性三个方面。与直流桩相比，交流桩的功率等级较低，但安装数量大、分布广，单台设备的绝缘老化和接地不良在潮湿环境中容易引发漏电风险。

交流桩的充电启动依赖CP信号完成车辆与桩之间的握手，信号时序偏差在万用表测量中往往不显示异常，需要示波器观察PWM占空比和电平切换过程才能定位。

二：主要检测项目

控制导引与功能测试

充电连接控制时序测试验证插枪后CP信号从12V到9V到6V的切换逻辑与GB/T 18487.1-2023的时序图一致。非正常条件下充电结束或停止测试模拟供电网断电、车辆端异常退出等场景，确认桩体在规定时间内停止输出。电子锁止功能测试检查枪头锁止机构能否在充电过程中保持锁定状态。

电气安全测试

绝缘电阻测试测量动力回路和控制回路对地绝缘水平，通常不低于1MΩ。介电强度试验施加AC 2500V/1min的试验电压，确认绝缘无击穿。剩余电流保护功能测试模拟漏电故障，验证保护器动作阈值和响应时间。保护接地连续性测试确认金属外壳与接地系统之间电阻符合限值要求。

计量与显示测试

用于贸易结算的交流充电桩需按JJG 1148-2022进行电能误差检定，核查电能表计量准确度和时钟一致性。交流充电桩电能计量还应符合GB/T 28569的要求。显示功能测试确认屏幕信息与实际充电状态一致，故障代码提示逻辑正确。

三：相关标准与技术要求

GB 39752-2024和GB 44263-2024两项强制性标准于2025年8月1日实施，交流充电桩的CCC认证需满足其中的安全指标要求。GB 46519-2025对交流充电桩的能效要求以待机功耗为主要指标，限定值为不超过7.0W，该标准将于2026年11月1日起实施。

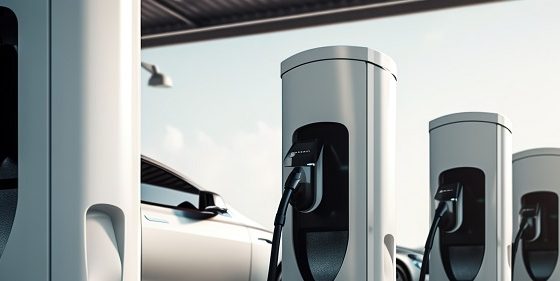

四：验收流程与关键节点

1. 资料审查：核对CCC认证证书、出厂检验报告、安装记录和竣工图纸。
2. 外观与安装检查：确认桩体标识、防护等级（户外不低于IP54）、安装高度和线缆敷设工艺。
3. 安全测试：执行绝缘电阻、介电强度、接地连续性和剩余电流保护功能测试。
4. 功能与互操作性验证：带代表车型完成充电启动、停止、急停和异常退出全流程。
5. 计量检定：按JJG 1148-2022核查电能误差和时钟准确性。
6. 场站配套核查：检查配电回路容量、接地网、消防联动和平台通信功能。

验收的关键节点在于安全测试和实际充电验证的衔接。部分项目在绝缘电阻测试通过后未进行带载充电验证，导致控制导引信号在车辆端匹配时出现的异常未能暴露。建议两项测试连续安排。

五：第三方检测服务说明

第三方交流充电桩检测服务通常包含设备本体检测和现场验收两类。设备本体检测在实验室条件下按NB/T 33008.2和GB/T 18487.1执行，覆盖安全、功能和计量项目。现场验收在安装完成后进行，重点核查供电系统适配性、接地可靠性和实际充电表现。

送检时应提供设备型号、保护参数配置、安装数量和现场配电条件。对于已运营设备的检测，故障码、发生条件和车型信息是设计复现方案的基础。交流桩常规安全与功能测试周期约5至8个工作日，含计量检定和现场验收的项目通常需7至15个工作日。

六：常见问题与解决方案

车辆无法启动充电，万用表测量CP电压正常。此类问题的根源多在于PWM占空比偏差或电平切换时间超出标准窗口。需用示波器记录CP信号波形，对比GB/T 18487.1-2023的时序要求逐项核对。

充电中途频繁停止。常见原因包括剩余电流保护器动作阈值设置过敏感、端子温升超标触发降功率保护，或车辆端BMS在特定SOC区间发送中止指令。排查时应先确认停止发生的SOC区间和故障码，再关联保护装置动作记录。

验收发现接地电阻超标。交流桩数量多、安装分散，接地连接点容易因施工质量参差出现接触不良。检测中应逐台测量保护接地连续性，而非仅抽查接地网总电阻。

七：总结

交流充电桩检测的项目选择应以控制导引时序、电气安全和计量准确性为核心。验收阶段需将安全测试与带载充电验证连贯安排，避免仅完成静态测试即判定合格。送检前确认设备CCC认证状态、目标标准和现场配电条件，是保证检测和验收效率的前提。
