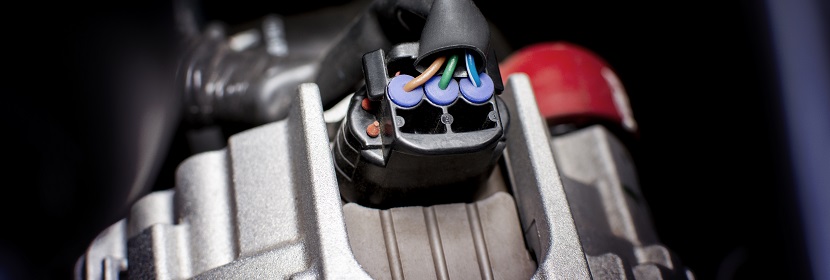

新能源汽车高压连接器用于连接电池包、电机控制器、充电接口和高压配电盒等部件，工作电压可达800V以上，额定电流可达数百安培。连接器在频繁振动和高低温交变环境中需保持低接触电阻和高绝缘性能。本文围绕高压连接器的测试项目、标准要求、测试流程及失效分析展开说明。
一：高压连接器测试的重要性
高压连接器是能量传输的关键部件，接触电阻增大会导致温升超标，绝缘性能下降可能引发短路和电弧风险。连接器在车辆行驶振动中可能出现松脱，密封失效则导致湿气侵入和绝缘劣化。
高压连接器测试通过电气性能、机械性能和密封性能验证，确认产品在高电压、大电流和恶劣环境条件下能够安全可靠工作，为整车高压系统的安全运行提供保障。
二：主要测试项目（电气、机械、环境、密封）
电气性能测试
- 接触电阻：使用微欧计测量插合状态的接触电阻，要求不大于规定值
- 温升试验：在额定电流下通流至热平衡，接触对温升不超过55K
- 绝缘电阻：施加500V直流电压，测量绝缘电阻，要求不小于100MΩ
- 耐电压试验：施加规定交流电压持续1分钟，验证绝缘结构承受能力
- 载流能力：验证连接器在额定电流和短时过载电流下的性能
机械性能测试
- 插拔力：测量插入力和拔出力，验证操作手感与锁止可靠性
- 机械寿命：反复插拔规定次数后检查性能变化
- 振动试验：在XYZ三轴方向施加振动，监测接触电阻变化
- 机械冲击与锁止强度：验证锁止机构在冲击下的保持能力
环境与密封测试
- 温度循环：在-40℃至125℃范围内进行温度交变
- 湿热循环：评估高温高湿环境下的绝缘性能
- 盐雾腐蚀：验证金属端子和外壳的耐腐蚀能力
- 防护等级：按IP67或IP6K9K验证防水防尘性能
- 密封性：气密性试验确认连接器内部与外部环境的隔离
三：相关标准与主机厂规范
| 标准编号 | 标准名称 | 适用内容 |
|---|---|---|
| GB/T 20234系列 | 电动汽车传导充电用连接装置 | 充电接口的技术要求和试验方法 |
| GB/T 37133 | 电动汽车用高压连接系统 | 高压连接系统的电气安全要求 |
| IEC 61238-1 | 压接连接器的机械与电气试验方法 | 压接连接器试验方法 |
| ISO 14572 | 道路车辆电气连接器试验方法 | 连接器通用试验方法 |
| GB/T 5095系列 | 电子设备用机电元件基本试验规程 | 连接器基础试验方法 |
GB/T 20234系列规定了充电接口的温升限值，接触对温升不超过55K，外壳和绝缘件温升不超过45K。GB/T 37133对800V系统的电气间隙和爬电距离提出了具体要求，污染等级3条件下电气间隙不小于3mm，爬电距离不小于11mm。主机厂企业规范如VW 80303和GMW系列对试验项目和严酷等级有补充要求。
四：测试流程
- 方案确认：明确连接器类型、额定电压电流和目标标准，确定测试项目。
- 初始检测：测量接触电阻、绝缘电阻和插拔力，记录基线数据。
- 电气性能测试：执行温升、耐电压和载流能力试验。
- 机械性能测试：进行振动、冲击、插拔寿命和锁止强度试验。
- 环境试验：执行温度循环、湿热、盐雾和防护等级试验。
- 终检与报告：复测电气和密封性能，编制检测报告。
五：第三方测试服务
第三方检测机构可提供以下高压连接器测试服务：
- 充电接口和高压连接器的全项型式检验
- 温升试验与接触电阻测量
- 绝缘电阻和耐电压试验
- 插拔力、机械寿命和振动试验
- 防护等级验证与密封性试验
- 失效样品的温升异常分析和接触电阻劣化分析
测试使用的设备包括大电流温升试验系统、微欧计、绝缘电阻测试仪、耐电压测试仪、万能材料试验机、振动台、盐雾试验箱和防护等级测试装置。温升试验使用红外热像仪进行温度场分布分析。
六：失效模式分析
接触电阻增大
端子镀层磨损、氧化或接触压力不足会导致接触电阻增大，进而引起局部过热。高温加速氧化，形成恶性循环。镀银端子在高湿环境中易发生硫化，镀金端子成本较高但稳定性更好。
绝缘性能劣化
湿气侵入连接器内部或绝缘材料老化会导致绝缘电阻下降和耐电压击穿。密封失效是绝缘劣化的主要原因，温度循环中的密封圈老化和外壳应力开裂需重点关注。
锁止机构失效
振动环境下锁止卡扣可能疲劳断裂或松脱，导致连接器意外断开。锁止结构的疲劳寿命与材料选择和结构设计密切相关。
端子退针
插拔过程中端子可能因保持力不足而从护套中退出，导致接触不良。端子与护套的保持力需满足标准要求，并通过振动和插拔寿命试验验证。
七：总结
新能源汽车高压连接器测试覆盖电气性能、机械性能和密封性能等多个维度，依据GB/T 20234、GB/T 37133和IEC 61238等标准执行。温升试验和绝缘性能测试是安全评估的核心项目。选择测试机构时，建议关注其大电流温升试验系统的电流输出能力、温升测量精度和防护等级测试能力。
