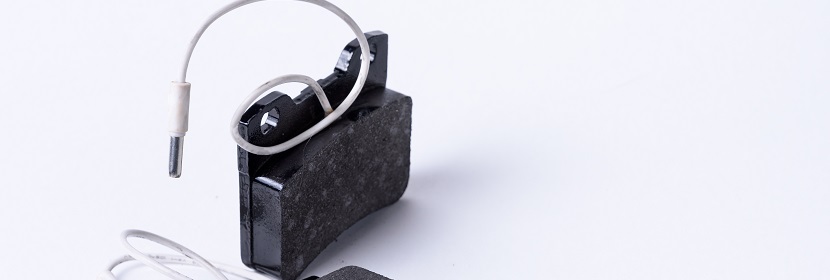

车辆制动衬片压缩应变试验

车辆制动衬片在制动过程中需要持续承受活塞或制动蹄施加的压紧载荷，同时受到摩擦生热、结构约束以及反复制动循环影响。压缩应变试验通过测量制动衬片在规定压力和温度条件下的厚度变形，评价摩擦材料及制动衬块总成的压缩特性，为材料配方验证、产品开发、批次质量控制和制动系统匹配提供基础数据。

一：压缩应变试验目的

制动衬片并不是完全刚性的结构。制动力建立时，摩擦材料、背板及相关结构在压力作用下会产生一定压缩变形。适度的弹性变形有利于衬片与制动盘形成稳定接触，但压缩量过大可能增加制动系统的位移需求，并影响制动响应。

车辆制动衬片压缩应变试验主要用于评价以下性能：

• 常温压缩特性：测量规定环境温度和载荷条件下制动衬片的压缩变形。
• 热压缩特性：评价摩擦材料在升温条件下受压时的厚度变化。
• 材料刚度差异：比较不同摩擦材料配方、密度、成型工艺及结构设计之间的压缩响应。
• 产品一致性：通过不同批次样品数据比较，判断生产过程是否存在明显波动。
• 制动系统匹配：为分析制动钳位移、踏板行程、制动响应及摩擦副接触状态提供数据。

试验对象既可以是盘式制动衬块总成，也可以是从盘式或鼓式摩擦材料中制取的规定试样。具体试样形式、测试压力、测试温度和结果表达方式应根据适用标准及产品技术要求确定。

二：试验方法

压缩应变试验的基本原理是在试样摩擦表面法向施加规定载荷，记录加载前后的厚度变化，并扣除试验装置自身挠度后计算实际压缩量或压缩应变。

1. 常温压缩试验

常温试验用于评价制动衬片在规定环境条件下的静态压缩特性。试样按照标准要求调节后放置于加载装置中，通过压头或模拟活塞向摩擦表面施加载荷。测试系统记录载荷与位移变化，并依据规定计算净压缩量。

测试过程中应特别注意设备自身变形。如果只读取试验机总位移，所得结果实际上同时包含试样变形、夹具变形及试验装置弹性挠度，因此需要按标准进行设备挠度补偿。

2. 热压缩试验

热压缩试验用于研究制动衬片在升温状态下的受压变形。实际制动过程中摩擦界面会产生大量热量，摩擦材料中的树脂、纤维、填料以及内部孔隙结构均可能产生温度相关的尺寸和刚度变化，因此热状态数据通常比单纯常温数据更能反映高负荷工况下的材料响应。

试验应按照标准规定建立温度条件，在规定载荷及温度阶段记录厚度或位移变化，并区分机械压缩、热增长和测试系统热影响。

3. 主要试验参数

三：相关标准

车辆制动衬片压缩应变试验的国内主要依据为GB/T 22311-2023《道路车辆 制动衬片 压缩应变试验方法》。该标准自2024年7月1日起实施，并全部代替GB/T 22311-2008，适用于盘式制动衬块总成以及从盘式或鼓式摩擦材料中切割试样的压缩应变测量。

GB/T 22311-2023对试验原理、设备及装置技术要求、制样、常温和热压缩试验、设备挠度补偿、参考样品验证以及试验报告等内容进行了规定。

具体项目应依据产品执行标准、图纸、采购规范或客户技术协议确定试验条件，不宜脱离产品应用场景直接套用单一限值。

四：试验流程

1. 确认技术要求：核对样品类型、执行标准、常温或热压缩项目、测试压力及结果表达要求。
2. 样品检查：记录产品型号、摩擦材料状态、背板结构、尺寸及试样完整性。
3. 试样制备：根据标准确定采用完整盘式制动衬块还是从摩擦材料规定位置制取试样。
4. 尺寸测量：测定初始厚度及有效受力尺寸，为加载压力和压缩应变计算提供数据。
5. 设备检查：确认加载、位移测量及温度控制状态，并按要求进行装置挠度修正或验证。
6. 加载测试：按照规定加载程序施加压力，记录对应载荷、位移和温度数据。
7. 数据修正：从总位移中扣除试验设备本身产生的变形，获得试样净压缩量。
8. 结果计算：计算压缩量、压缩应变或标准要求的其他参数。
9. 结果评价：与技术条件、设计指标、历史批次或对比样品进行分析。

对研发项目而言，可采用多个压力点、多个温度阶段或不同配方进行横向比较，从而形成更完整的材料压缩特性数据。

五：第三方试验服务

第三方车辆制动衬片压缩应变试验通常不仅是获得一个位移数值，更重要的是建立能够复现的试验条件，并确保样品尺寸、受力面积、温度状态、设备变形补偿和数据计算方法保持一致。

可根据项目需求开展以下技术工作：

• 盘式制动衬块总成压缩应变测试；
• 盘式摩擦材料试样压缩应变测试；
• 鼓式摩擦材料试样压缩应变测试；
• 常温压缩性能测试；
• 热压缩性能测试；
• 不同压力条件下压缩量对比；
• 不同温度条件下压缩特性对比；
• 不同材料配方和不同生产批次对比；
• 压缩试验异常数据分析。

常用测试系统由受控加载机构、压头或模拟活塞、试样支承结构、位移测量系统以及热试验所需的温度控制与测量部分组成。设备配置应满足相应标准对载荷、位移和温度测试的技术要求，具体项目应根据标准及样品结构确定。

六：制动性能关联分析

压缩应变属于制动衬片重要的结构性能参数之一，但不能单独等同于整车制动性能。它主要反映衬片在法向载荷作用下的厚度响应，需要与摩擦系数、剪切强度、热膨胀、磨损以及制动系统结构参数结合分析。

1. 与制动响应的关系

当摩擦材料压缩量较大时，制动系统建立相同夹紧力通常需要补偿更多结构位移。对于液压制动系统，这种变形可能体现在活塞运动量及踏板行程方面。因此在制动系统开发过程中，压缩性能常被用于分析响应特性。

2. 与接触状态的关系

摩擦材料需要与制动盘形成有效接触。材料具有一定弹性可帮助适应微小的表面形状差异，但如果局部刚度差异明显，可能导致接触压力分布不均，因此除平均压缩量外，材料结构均匀性同样值得关注。

3. 与温度的关系

制动衬片在高温状态下可能同时出现材料软化、孔隙变化、热膨胀以及结构层间变形，因此常温压缩结果不能完全替代热压缩数据。需要评价高负荷制动工况时，应重点比较不同温度下的压缩响应变化。

4. 与其他制动衬片项目联合评价

• 摩擦性能试验用于评价制动力产生能力及稳定性；
• 剪切强度试验用于评价摩擦材料与背板连接可靠性；
• 受热膨胀试验用于评价高温尺寸变化；
• 压缩应变试验用于评价法向受压变形；
• 磨损试验用于评价摩擦材料使用过程中的材料损失。

将这些结果组合分析，可以比单项数据更全面地判断制动衬片材料和结构设计是否稳定。

七：总结

车辆制动衬片压缩应变试验通过在规定载荷和温度条件下测量摩擦材料或制动衬块总成的厚度变化，评价其常温及热状态压缩性能。试验的技术重点包括试样有效受力面积、载荷控制、位移测量、温度条件以及试验装置挠度补偿。对于汽车制动材料研发和质量控制，压缩应变数据可用于比较配方、工艺和批次差异，并为制动系统响应、摩擦副接触以及热状态结构稳定性分析提供依据。
