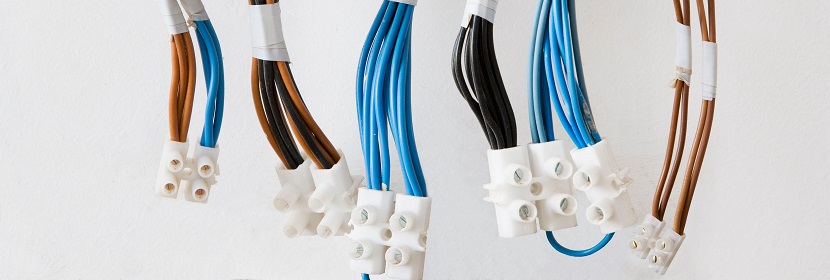

电缆绝缘材料热老化试验

电缆在通电运行时，导体电阻损耗会持续产生热量，环境温度、敷设方式和负载变化还可能进一步提高绝缘工作温度。高分子绝缘材料长期受热后可能发生氧化、交联变化、链断裂、增塑剂挥发和硬化，表现为抗张强度、断裂伸长率下降甚至开裂。热老化试验通过规定温度和时间加速这些变化，再比较老化前后性能，评价绝缘材料的热稳定性。

一：热老化试验意义

电缆绝缘初始机械性能良好并不意味着长期运行后仍能保持安全。对于PVC、聚乙烯、交联聚乙烯和弹性体等材料，长期温度作用可能改变材料内部结构，使绝缘逐渐脆化。

热老化试验主要用于：

• 评价绝缘材料长期热稳定性；
• 比较老化前后抗张强度变化；
• 比较老化前后断裂伸长率变化；
• 验证材料配方中的热稳定体系；
• 分析增塑剂挥发和材料硬化风险；
• 比较不同绝缘材料耐热性能；
• 评价不同生产批次材料一致性；
• 为电缆长期运行温度设计提供性能数据。

二：试验温度与时间

1. 试验温度

热老化温度由材料类型和具体产品标准确定。温度越高，材料化学反应和扩散过程通常越快，但过高温度可能引起与实际使用完全不同的失效机理，因此不能为了缩短周期随意提高试验温度。

2. 老化时间

不同电缆标准可能规定数十小时、数百小时甚至更长时间的热处理。时间和温度应作为完整条件理解，不能只比较老化小时数。

3. 空气循环

热老化通常在具有规定空气交换条件的烘箱中进行。氧气供应和空气流动会影响材料氧化过程，因此试验设备和装样方式应符合标准要求。

4. 试样间隔

不同材料试样不应相互接触，并应避免某些材料挥发物影响其他试样。对于存在迁移或挥发风险的配方，样品混放可能改变老化结果。

5. 老化后恢复

试样从高温环境取出后应按照标准要求在规定条件下恢复，再进行拉伸测试，避免温度差异影响机械性能测量。

6. 老化前后对比

热老化评价通常需要同时测定未老化样品和老化样品的抗张强度、断裂伸长率，并计算变化率或保持率。

三：相关标准

电缆和光缆绝缘及护套材料热老化可依据GB/T 2951.12-2008《电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法 热老化试验方法》。该标准目前为现行国家标准，于2009年4月1日起实施。

老化前后机械性能测定通常结合GB/T 2951.11-2008《电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验》进行。

四：试验流程

1. 确认材料类型：记录PVC、PE、XLPE、弹性体或其他绝缘体系。
2. 核对产品标准：确认热老化温度、时间和性能要求。
3. 制备试样：从绝缘或护套中切取规定形状试片。
4. 测定初始性能：获得老化前抗张强度和断裂伸长率。
5. 设置热老化环境：调整烘箱温度和空气条件。
6. 布置试样：保持适当间距并避免相互污染。
7. 持续规定时间：完成标准要求的热处理周期。
8. 取出试样：检查明显变色、开裂或变形。
9. 进行状态恢复：在规定环境中调节试样。
10. 复测拉伸性能：测定老化后的强度与伸长率。
11. 计算性能变化：得到变化率或保持率。
12. 结果判定：按照产品标准评价热稳定性。

五：第三方试验服务

电缆绝缘材料热老化试验适用于PVC、聚乙烯、交联聚乙烯、橡胶和其他电线电缆绝缘及护套材料的耐热性能评价。

• 空气烘箱热老化；
• 老化前抗张强度；
• 老化前断裂伸长率；
• 老化后抗张强度；
• 老化后断裂伸长率；
• 性能变化率和保持率；
• 不同老化温度比较；
• 不同老化时间节点比较；
• 不同配方耐热性比较；
• 多批次材料一致性评价；
• 热老化后低温或其他性能复测。

试验通常需要受控空气热老化环境、试样制备和材料拉伸测试条件。温度、空气交换和试验时间均应严格按照产品标准控制。

六：热老化寿命评价

1. 老化后伸长率下降是常见脆化表现

高分子材料氧化和链结构变化后，往往先表现为断裂伸长率下降，材料逐渐失去柔韧性并增加弯折开裂风险。

2. PVC材料还需关注增塑剂损失

PVC绝缘的柔韧性与增塑体系密切相关，长期受热可能造成挥发和迁移，使材料变硬，因此热老化后伸长率尤其具有参考意义。

3. 单一温度老化不能直接得到实际寿命年限

标准热老化主要用于产品符合性评价。要进行寿命预测，通常需要多个温度和时间节点的数据，并确认加速失效机理与实际运行一致。

4. Arrhenius类模型需要足够数据支撑

热激活老化过程可以使用相应加速模型分析，但如果数据点过少或材料在高温下发生不同化学反应，寿命外推会产生较大误差。

5. 工作温度每升高一段范围都可能加快材料老化

电缆长期过载、散热不良和环境温度偏高都会增加绝缘热应力，因此产品材料性能和现场载流条件应联合控制。

6. 热老化只是绝缘寿命的一部分

实际电缆还会受到电场、湿气、机械应力和化学介质影响，因此热稳定合格不代表所有长期可靠性风险均已覆盖。

七：总结

电缆绝缘材料热老化试验通过规定高温和时间条件加速材料性能变化，并比较老化前后的抗张强度和断裂伸长率，是评价电缆绝缘和护套材料热稳定性的重要方法。GB/T 2951.12-2008和GB/T 2951.11-2008构成常用试验基础，具体老化温度、时间和判定限值应依据产品标准执行。
