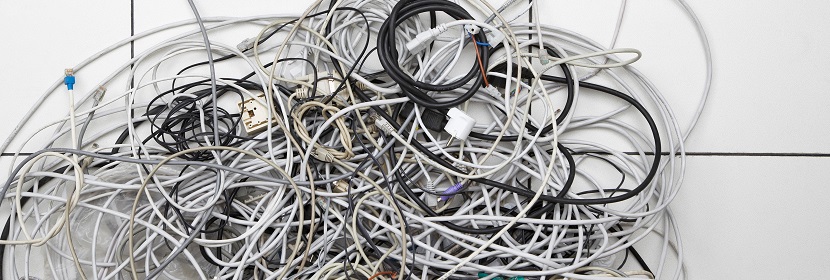

六类网线检测

六类网线（Category 6）是当前企业办公网络、数据中心及智能建筑综合布线中应用最广泛的传输介质之一，其传输性能直接决定千兆乃至短距万兆以太网链路的稳定性与吞吐能力。在工程验收、线缆采购质控及网络故障排查中，对六类网线的电气传输参数进行标准化检测，是确保布线系统满足设计带宽和长期运行可靠性的核心技术手段。一份由具备资质的实验室出具的检测报告，不仅是工程交付的必备文件，也是供需双方质量争议仲裁的客观依据。

一、六类网线检测的重要性

六类网线的设计带宽为250 MHz，支持1000BASE-T千兆以太网及短距离10GBASE-T应用。与超五类线缆相比，六类线对串扰抑制、阻抗一致性和传输损耗的要求更为严格。在实际工程中，因线缆质量不达标导致的网络丢包、速率降级和间歇性断连问题屡见不鲜，且这类问题往往在布线完成后才暴露，返工成本极高。

检测的必要性体现在以下环节：

• 来料检验：工程方在大批量采购线缆后抽检，防止以次充好或混用低等级线缆。
• 工程验收：综合布线工程竣工后，按标准对链路进行全项或抽检测试，确认传输性能满足设计要求。
• 生产质控：线缆制造企业在出厂前进行批次检测，确保产品一致性。
• 故障诊断：网络运行中出现异常时，通过检测定位是线缆问题还是设备问题。

实测经验

在工程验收检测中，一个高频问题是”链路合格但线缆不合格”或反之。六类布线链路由水平线缆、工作区跳线、配线架跳线及连接器件组成，链路性能是各组件的综合结果。部分工程中使用了合格的六类线缆，但搭配了超五类连接器件或跳线，导致整体链路无法达到六类指标。检测时应明确测试对象是”永久链路”还是”通道”，两者的测试范围和判定依据不同。

二、主要检测项目

六类网线检测项目涵盖传输性能、物理结构及环境可靠性三大类：

传输性能（核心指标）

• 插入损耗（衰减）：信号沿线缆传输时的能量损失，单位为dB。六类线缆在250 MHz下的衰减需满足标准限值，过大的衰减将导致接收端信噪比不足。
• 近端串扰（NEXT）：同一线缆内相邻线对之间的电磁耦合干扰。六类线对NEXT的要求比超五类严格约10 dB，是区分线缆等级的关键指标。
• 衰减串扰比（ACR/ACR-F）：信号衰减与串扰的差值，反映有效信号与噪声的相对水平。
• 回波损耗（Return Loss）：因阻抗不连续导致的信号反射。回波损耗不足会引起信号畸变和误码率上升。
• 传输时延与时延偏差（Skew）：四对线之间的传播时延差异。过大的时延偏差会影响千兆以太网的信号对齐。
• 特性阻抗：六类网线标称阻抗为100 Ω，偏差过大会引起反射和信号失真。

物理与结构性能

• 导体直径与材质（铜或铜包铝）：影响直流电阻和传输损耗。
• 绝缘层厚度与偏心度：影响阻抗均匀性和线对间串扰。
• 线缆外径与护套完整性。
• 线对绞距与绞距一致性：决定串扰抑制能力。
• 十字骨架或分隔结构完整性（六类线常见结构）。

环境与安全性能

• 阻燃性能：根据敷设环境要求（如LSZH低烟无卤护套）。
• 耐温性能：高温或低温环境下的传输性能保持。
• 抗拉强度与弯曲半径：评估安装过程中的机械耐受能力。

三、相关标准

六类网线检测涉及的标准涵盖产品规范、工程验收及测试方法：

在工程验收中，GB 50312是国内项目最常用的验收依据；出口或外资项目可能要求按TIA-568或ISO/IEC 11801执行。两套标准在测试频率范围、限值计算方式和测试配置上存在细微差异，委托检测时需明确适用标准版本。

标准要点提示

六类（Cat 6）的测试频率上限为250 MHz，超六类（Cat 6A）为500 MHz。检测设备的频率能力必须覆盖被测线缆等级。使用仅支持100 MHz的超五类测试仪对六类线缆进行测试，无法获得250 MHz处的串扰和衰减数据，检测结论不具备有效性。

四、检测流程

1. 委托受理与方案确认：明确检测对象（单根线缆、永久链路或通道）、适用标准、测试项目清单及样品数量。确认测试温度条件（通常要求20±5 ℃）。
2. 样品接收与状态调节：检查样品外观及标识，在标准温度环境中放置不少于一定时间（通常2小时以上），使线缆达到热平衡。
3. 物理结构检测：使用千分尺、投影仪等测量导体直径、绝缘厚度、护套厚度及线缆外径。检查线对绞距和分隔结构。
4. 传输性能测试：使用网络分析仪或专用线缆测试仪（如支持250 MHz及以上频率的认证级测试仪），在规定频率范围内逐项测量插入损耗、NEXT、回波损耗、时延及阻抗等参数。
5. 数据整理与判定：将测量数据与标准限值对比，判定合格/不合格。对于工程验收，通常需出具每条链路的测试数据表。
6. 报告编制与签发：报告包含测试条件、设备型号及校准信息、原始数据和判定结论，经审核后签发。

工程师建议

传输性能测试对温度敏感。铜导体的电阻随温度升高而增大，导致插入损耗增加。标准规定的参考温度通常为20 ℃，若实际测试温度偏离较大，需进行温度修正。在夏季高温环境中进行工程验收测试时，若不做修正，可能出现”冬季合格、夏季不合格”的争议。建议测试前记录环境温度并在报告中注明。

五、第三方检测服务

六类网线检测对测试设备的频率范围和精度有明确要求。委托第三方检测时，应关注以下要素：

• 设备能力：测试仪器的频率上限应不低于250 MHz（六类）或500 MHz（超六类），且具备TIA或IEC标准规定的精度等级（如Level IV或Level V精度）。
• 校准状态：测试仪器的参考跳线和适配器需在有效校准期内，校准可溯源至国家计量基准。
• 测试配置规范性：永久链路测试与通道测试使用不同的测试适配器，混淆配置会导致数据不可比。
• 报告认可度：工程验收报告需被建设方、监理方及质监部门接受；产品检测报告需被采购方或认证机构认可。

在检测实践中，一个常见争议是”测试仪精度等级”问题。部分施工单位使用低精度（Level II）测试仪进行六类线缆验收，其测量不确定度可能掩盖实际不合格项。对于有争议的验收项目，建议委托使用Level IV及以上精度设备的实验室进行仲裁检测。

六、网络传输评价

六类网线的传输性能评价不能仅看单一频率点的衰减或串扰值，而需在整个1 MHz至250 MHz频率范围内综合评估。

频率域综合评价

标准规定的各项指标（插入损耗、NEXT、ACR、回波损耗等）均为频率的函数。合格线缆必须在全频段内满足限值要求，而非仅在某个特定频率达标。在检测中，需绘制各参数随频率变化的曲线，观察是否存在异常突起或凹陷——这些往往指示阻抗突变、局部损伤或制造工艺缺陷。

时延偏差对高速传输的影响

千兆以太网（1000BASE-T）在四对线上同时传输数据，接收端需将四路信号对齐后进行解码。若四对线的传播时延差异（Skew）过大，将导致信号对齐困难、误码率上升。六类线缆的时延偏差通常要求不超过45 ns/100 m。在检测中，这一指标容易被忽视，但对于长距离布线（如超过80 m）尤为关键。

线缆与连接器件的匹配性

布线链路的整体性能取决于最薄弱环节。即使六类线缆本身性能优异，若配线架模块或跳线仅达到超五类水平，整体链路将无法通过六类验收。在评价网络传输能力时，应将线缆与连接器件视为一个系统，进行端到端的链路测试而非仅测试单根线缆。

七、总结

六类网线检测是保障综合布线系统传输性能和网络运行稳定性的核心技术环节。从插入损耗、近端串扰到回波损耗和时延偏差，每一项传输参数都对应着网络链路在实际运行中的具体性能表现。工程验收、来料质控和故障诊断均需依赖标准化的检测数据。在委托检测时，明确测试对象（线缆/链路/通道）、适用标准及测试配置，是获得有效且可比检测结论的前提。随着网络带宽需求持续增长，布线系统的传输性能验证将变得更加关键，规范化的检测是保障网络基础设施质量的基石。
