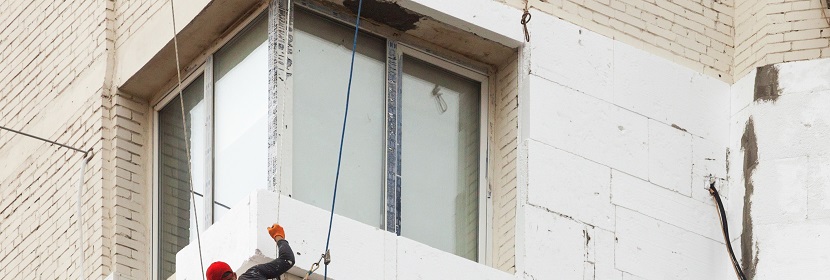

建筑外墙外保温系统耐候性试验

一：耐候性试验意义

外墙外保温系统由保温层、抹面层、饰面层和锚固件等多层构造复合而成，其耐久性不是单一材料性能的简单叠加。系统在服役中经历夏季高温日晒后突降暴雨的热冲击、冬季昼夜温差引起的反复胀缩，以及冻融循环的累积作用。耐候性试验通过大尺寸试验墙板上的热雨循环与热冷循环，将这些气候作用在实验室条件下加速复现，检验系统整体的抗裂性和界面粘结可靠性。

与材料层面的单项性能测试不同，耐候性试验针对的是系统整体，能够暴露材料合格但系统构造不合理导致的失效。例如抹面砂浆柔性与保温板变形能力不匹配时，单项材料检测可能全部合格，系统在循环作用后却出现面层开裂或粘结脱开。这种系统级缺陷只能在整体试验中显现。

二：试验条件与方法

耐候性试验以大型试验墙板为对象，通过热雨循环和热冷循环两类气候序列模拟不同季节的极端温度变化。试验条件的规定集中在外墙外保温工程技术标准的附录中。

试验墙板制备

试验墙板由基层墙体和被测外保温系统构成，面积不应小于6平方米。基层墙体通常采用混凝土或砌体，保温层、抹面层和饰面层按实际工程构造施工。墙板制备环节的施工质量直接决定试验结果的有效性，抹面层厚度、网格布搭设和锚栓安装应严格按系统供应商的技术要求执行，不应为获得更优结果而增加锚栓数量或加厚抹面层。

热雨循环

热雨循环模拟夏季高温暴晒后突降暴雨的工况。试验墙板表面升温至70℃并恒温保持规定时间后，向表面喷淋冷水，使墙板经历急剧的温度下降。循环次数通常为80次。升温阶段的温度均匀性、喷淋水的温度和覆盖均匀度是影响试验再现性的关键变量，墙板不同位置的温差过大会导致循环次数的有效性打折扣。

热冷循环

热冷循环模拟冬夏季节交替或昼夜温差显著变化的工况。墙板经历高温阶段后转入低温冷冻，温度区间从约50℃降至-20℃以下。循环次数通常为5次。热冷循环的破坏机制侧重于材料在低温下的脆化和界面在温度交变中的疲劳。

试验后性能测试

• 外观检查：系统经耐候性试验后不得出现空鼓、剥落或脱落、开裂等破坏，不得产生裂缝出现渗水。
• 拉伸粘结强度：抹面层与保温层的拉伸粘结强度应符合标准规定，常见要求为不低于0.10兆帕，且破坏部位应位于保温层内。
• 防火隔离带检查：涉及防火隔离带的系统，试验后对隔离带区域的拉伸粘结强度不少于2处进行检验。

三：相关标准

外墙外保温系统耐候性试验的标准体系以工程建设行业标准为核心，配套材料标准提供组成材料的性能依据。

JGJ 144-2019是耐候性试验的直接方法依据，适用于各类薄抹灰外墙外保温系统。委托检测时应确认产品执行的材料标准中是否指定了JGJ 144及其版本年份，部分早期版本的标准引用JGJ 144-2004，对应的试验条件与现行版本存在差异。报告依据版本应明确标注。

四：试验流程

1. 方案确认与试件设计：明确系统类型、保温材料种类和厚度、饰面形式，确定试验墙板构造和面积，确认锚栓布置和防火隔离带方案。
2. 试验墙板制备：在基层墙体上按系统施工工艺依次完成保温层粘贴或锚固、抹面层施工和饰面层处理，养护至规定龄期。
3. 初始状态记录：检查墙板外观有无初始缺陷，拍摄各构造层的状态照片，必要时测试初始拉伸粘结强度作为参照。
4. 热雨循环运行：按标准设定升温、恒温、喷淋各阶段的温度和时间参数，完成规定次数的热雨循环，记录每阶段实际温度曲线。
5. 热冷循环运行：在热雨循环完成后按标准参数执行热冷循环，控制高温段和低温段的温度极值及转换速度。
6. 试验后评价：完成全部循环后对墙板进行外观检查，按规定位置进行拉伸粘结强度测试，记录破坏模式和强度值，出具报告。

五：第三方试验服务

耐候性试验的委托检测中，系统构造信息的完整性是影响方案准确性的首要因素。委托方需提供保温材料种类和厚度、抹面砂浆和网格布的规格、锚栓型号和布置方式、饰面层材料等信息，实验室据此设计试验墙板的构造。仅提供“外墙外保温系统”而不注明具体构造的做法，会导致试件无法代表实际工程。

工程师经验提示：试验墙板的施工质量是结果有效性的隐性变量。同一系统在不同实验室制备的墙板，若施工工艺执行尺度不一致，热雨循环后可能出现不同的破坏模式。委托方若对试验结果有争议，应关注实验室是否保留了墙板制备过程的影像记录和施工参数记录，而不仅看最终判定结论。此外，部分委托方为控制送检成本而缩小试验墙板面积，若低于标准规定的最小面积要求，所得结果不能用于标准符合性判定。

具备CNAS、CMA资质的检测机构出具的耐候性试验报告，可用于外墙外保温系统的型式检验、工程材料进场复验以及既有建筑节能改造前的系统评估。报告应载明试验墙板构造、循环参数和试验后检测数据，工程方在采信时应核对墙板构造是否与实际工程一致。

六：系统耐久评价

耐候性试验后的评价围绕外观完整性和界面粘结强度两个维度展开，两者不可割裂判断。

外观完整性评价

• 饰面层：不得出现起泡或剥落，裂缝的出现直接判定为不合格。
• 抹面层：不得出现空鼓或脱落，可用小锤轻击检查判断空鼓范围。
• 系统整体：不得产生渗水裂缝，试验后宜进行淋水检查确认系统的防水完整性。

粘结强度评价

拉伸粘结强度测试的判定不仅看强度数值，还关注破坏部位的归属。标准通常要求破坏发生在保温层内部，即胶粘剂或抹面砂浆的粘结力大于保温板自身强度。若破坏发生在粘结界面，即使强度数值达标，也提示界面处理存在薄弱环节。对于不同保温材料，强度要求存在差异：EPS板系统的抹面层与保温层拉伸粘结强度要求通常不低于0.10兆帕，XPS板系统由于表面较为光滑，对界面处理的要求更为严格，强度指标可能另有规定。

饰面形式的差异也影响评价侧重。涂料饰面系统的面层较薄，循环作用后的裂缝倾向更受关注；面砖饰面系统自重较大，粘结强度和安全性的要求更高，相关标准对耐候性试验后的拉伸粘结强度有专门规定。评价方案应在试验前根据系统的实际构造和饰面类型确定检测项目，而非统一套用默认指标。

七：总结

外墙外保温系统耐候性试验的技术核心在于大尺寸系统试件的真实性和循环参数的严格执行。JGJ 144-2019附录A.2规定了试验方法，第4章规定了试验后的性能要求。委托检测时应完整提供系统构造信息，试验墙板的施工质量应作为结果有效性的前置条件予以关注。评价时兼顾外观完整性和界面粘结强度，并结合保温材料类型和饰面形式解读数据。
