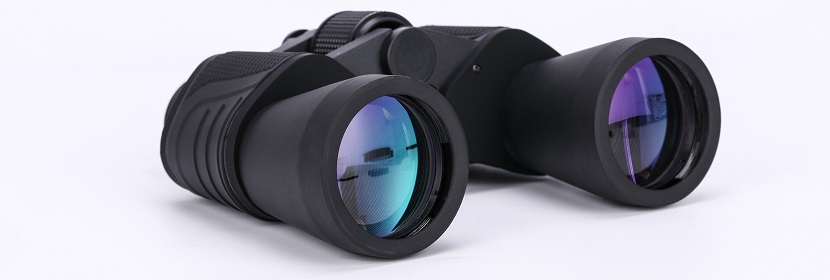

光学仪器冲击碰撞或跌落与高低温综合试验

光学仪器在运输、装卸和使用过程中面临多种机械应力与温度应力的复合作用。运输过程中的跌落冲击叠加冬季低温、装卸过程中的碰撞叠加夏季高温、设备运行中的意外冲击叠加环境温度波动，这些复合环境应力对光学仪器的结构完整性和功能可靠性构成严峻考验。冲击、碰撞或跌落与高低温综合试验通过在实验室中同时施加机械应力和温度应力，评估光学仪器在耦合环境下的可靠性，是光学仪器运输包装验证和产品认证的重要环节。

一：综合试验目的

光学仪器对机械冲击和温度应力都较为敏感，但敏感机理不同。冲击和碰撞通过机械传递引起结构变形、紧固件松动和光学元件位移。温度变化导致材料性能改变，低温下材料变脆，冲击更容易引起脆性开裂；高温下材料变软，冲击更容易引起塑性变形。两种应力同时作用时，失效风险显著增加。

综合试验的目的在于揭示机械应力与温度应力耦合作用下光学仪器的失效模式。工程师在实践中发现，部分光学仪器在常温冲击试验中未出现异常，但在低温冲击综合试验中却出现了镜片开裂或胶合层脱胶的问题。这一现象的原因是低温下胶合剂的粘弹性显著降低，冲击能量无法被有效吸收，导致胶合界面承受了更大的应力。行业内的一个常见问题是：企业仅进行常温跌落试验，然后宣称产品“通过运输包装测试”，这种做法无法反映低温环境下的脆化风险。

另一个值得关注的实践问题是冲击和碰撞试验中试样安装方式对结果的影响。安装刚度和边界条件直接影响传递到试样的冲击能量。刚性安装时冲击能量几乎全部传递到试样，可能引发更严重的结构损伤；柔性安装时部分能量被安装件吸收，试样的实际承受冲击强度降低。试验方案设计时应根据产品的实际安装状态确定合理的安装方式。

二：试验项目与条件

冲击试验条件

冲击试验的条件由峰值加速度、脉冲持续时间和脉冲波形共同确定。光学仪器冲击试验通常采用半正弦脉冲波形。GB/T 12085.22-2022规定光学和光子学仪器试验应采用半正弦脉冲，试样应沿每个轴向每一方向经受1000次冲击。冲击试验的严酷等级根据产品的使用环境确定，峰值加速度通常为50m/s²至500m/s²，脉冲持续时间为6ms至16ms。

冲击试验的实施流程包括：在低温或高温保温阶段达到温度稳定后，立即或在保持温度的同时施加冲击应力。标准中明确指出，可在温度循环的升温段、降温段或保温段内的特定时机施加冲击。冲击方向通常选择三个正交轴向，每个方向分别进行试验。

碰撞试验条件

碰撞试验与冲击试验的区别在于碰撞是多次重复性的机械作用，冲击是单次或少量次数的瞬态作用。碰撞试验的峰值加速度通常低于冲击试验，但碰撞次数更多。光学仪器碰撞试验的典型严酷度为峰值加速度50m/s²、脉冲持续时间16ms、碰撞次数1000次。碰撞试验用于模拟运输过程中的持续颠簸和振动冲击。

自由跌落试验条件

自由跌落试验模拟产品在装卸和搬运过程中从一定高度跌落到地面的冲击。跌落高度根据产品的质量和包装方式确定，通常为25mm至1000mm。跌落方式包括面跌落、棱跌落和角跌落，角跌落的严酷度最高，因为冲击能量集中在角部区域。跌落试验通常在常温条件下进行，但对于需要在低温环境中使用的光学仪器，可在低温预处理后进行跌落试验，评价低温脆化对跌落响应的影响。

高低温条件

高低温条件的设定包括温度范围、温度变化速率和保持时间。光学仪器综合试验的低温可选-10℃、-25℃、-35℃或-40℃，高温可选+40℃、+55℃、+70℃或+85℃。温度保持时间需要确保试样的所有部分达到温度稳定状态。温度稳定判定标准与温度-振动综合试验相同，需要在试样内部达到热平衡后再施加机械应力。

三：相关标准

GB/T 12085.22-2022是光学仪器冲击碰撞或跌落与高低温综合试验的现行核心标准，于2022年10月12日发布，2023年5月1日实施，现行有效。该标准整合并替代了包括GB/T 12085.13-2010在内的多项旧标准，修改采用ISO 9022-22:2012。标准适用于光学和光子学仪器以及来自其他领域的组件的低温、高温或温度变化与碰撞或随机振动综合试验。检测方案设计时，应优先采用GB/T 12085.22-2022作为方法依据。该标准的引用文件包括GB/T 12085.1、GB/T 12085.2、GB/T 12085.3、GB/T 2423.43和GB/T 2423.56。

四：试验流程

1. 试样预处理与初始性能测试：在标准实验室环境下对试样进行状态调节，记录初始光学性能和外观状态。
2. 试样安装：将试样安装在冲击台或跌落装置上，确保安装方式符合标准要求。对于需要在温度试验箱内进行冲击的试验，将试样安装在试验箱内的冲击台面上。
3. 温度条件设定与稳定判定：设定温度范围、变化速率和保持时间。通过温度传感器监测试样温度，确认达到稳定状态。
4. 机械应力设定：设定冲击试验的峰值加速度、脉冲持续时间和波形；或设定碰撞试验的碰撞次数和频率；或设定跌落试验的跌落高度和跌落方式。
5. 综合试验实施：在温度稳定阶段施加机械应力。记录试验过程中的温度和冲击加速度数据。
6. 中间性能检测：在温度循环和机械应力施加的间隙，对试样进行光学性能检测，记录性能变化趋势。
7. 试验后性能测试与报告：完成全部试验周期后，在标准环境中恢复试样，进行全面的光学性能和外观检查，出具检测报告。

五：第三方试验服务

光学仪器冲击碰撞或跌落与高低温综合试验对设备的要求较高，需要将冲击台或跌落装置与温度试验箱集成，实现温度和机械应力的同步施加。设备的核心指标包括温度控制精度、温度均匀性、冲击加速度控制精度和跌落高度精度。对于需要在低温条件下进行跌落试验的场合，还需配备低温预处理设备和快速转移装置，确保试样在跌落时仍处于设定的低温状态。

第三方检测机构在光学仪器综合试验方面的服务包括：按照GB/T 12085.22-2022进行冲击、碰撞或跌落与高低温综合试验；以及试验前后的光学性能评价，包括分辨率测试、光轴偏移测量、透光率测试和外观检查。对于需要在综合试验中同时监测光学性能的场合，可提供实时光学性能监测方案。

在检测方案设计方面，第三方机构可根据光学仪器的实际运输和使用环境，建议合理的冲击严酷度、跌落高度和温度条件。需要说明的是，综合试验的结果主要用于产品间的相对比较和质量控制，将其外推至实际使用年限时应结合现场实际使用数据综合判断。

六：综合可靠性评价

光学性能评价

光学性能是评价光学仪器综合试验后是否满足使用要求的核心指标。评价项目包括：分辨率、调制传递函数（MTF）、光轴偏移量、透光率和波前误差。对于成像类光学仪器，MTF的下降是判断成像质量劣化的关键指标。工程师建议在试验前后使用相同的光学测试系统和相同的测试条件进行对比测试，确保数据的可比性。

结构完整性评价

综合试验后的结构完整性评价包括外观检查、紧固件扭矩测量和光学元件位置检查。重点关注镜筒是否变形、镜座是否松动、光学元件是否位移。对于跌落试验，还应重点检查角部和棱边区域是否出现开裂或永久变形。使用扭矩扳手检查关键紧固件的扭矩值，定量评价紧固件松动程度。

综合失效判定

综合试验的失效判定应综合光学性能、结构完整性和外观三方面结果。光学性能方面，MTF下降超过规定阈值或光轴偏移超过允许范围即判定为不合格。结构方面，出现镜筒变形、光学元件位移或紧固件松动即判定为失效。外观方面，出现外壳开裂或玻璃元件破损即判定为不合格。对于同时考核多项性能的光学仪器，应建立综合评价矩阵，根据产品的实际使用要求确定各指标的权重。

七：总结

光学仪器冲击碰撞或跌落与高低温综合试验是评估光学设备在机械冲击与温度耦合应力下可靠性的关键技术手段。GB/T 12085.22-2022是现行有效的核心标准，整合并替代了包括GB/T 12085.13-2010在内的多项旧标准，修改采用ISO 9022-22:2012。冲击脉冲波形参数设定和温度稳定判定是影响试验结果的关键因素，应在试验方案中予以充分考虑。低温脆化效应对冲击响应的影响是综合试验区别于单一试验的核心价值所在。光学性能评价（特别是MTF和光轴偏移）和结构完整性评价是综合判断仪器是否满足使用要求的基础。第三方检测机构在温度-冲击综合试验设备、光学性能测试和数据分析方面的专业能力，可为光学仪器产品的研发验证和运输包装评价提供可靠支撑。
