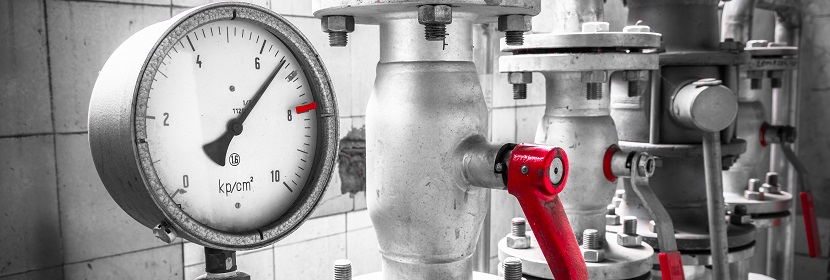

压力表检测

压力表是工业生产中用量最大的压力测量仪表，广泛应用于石化装置、锅炉系统、液压设备、气动系统及各类压力容器的就地指示和安全监控。其测量精度直接关系工艺控制质量和安全保护的有效性——压力表失准可能导致超压运行而未被发现，或联锁保护误动作造成非计划停机。作为计量器具，压力表须按法定周期进行检定或校准，确保量值溯源的准确性和可靠性。

一、压力表检测意义

压力表在工业系统中承担就地指示、安全监控和联锁保护等多重功能。其检测的意义体现在以下方面：

• 计量法规合规：用于安全防护和贸易结算的压力表属于强制检定计量器具，须按《计量法》规定的周期（通常为6个月或12个月）送检。未经检定或检定不合格的压力表不得用于上述场合。
• 安全保障：锅炉、压力容器及压力管道上的压力表是安全附件，其准确性直接关系超压保护的有效性。
• 工艺控制：在化工反应、制药发酵等工艺中，压力是关键控制参数，压力表偏差可能导致产品质量问题。
• 设备状态监测：液压系统和气动系统中的压力表读数反映系统运行状态，失准的读数可能掩盖泄漏或堵塞等异常。

行业实测观察

在检定实践中，一个普遍问题是压力表的安装位置和引压方式对示值的影响。弹簧管压力表的弹性元件对重力敏感，安装方向偏离设计位置（如本应垂直安装却水平安装）会导致零点偏移。此外，引压管路中的积液（测量气体时）或积气（测量液体时）会引入附加静压误差。在检定中，应记录压力表的安装方向，并在报告中注明检定时的安装姿态，以便用户正确安装使用。

二、主要检测项目

压力表检测（检定）项目依据JJG 52规程，涵盖外观检查、计量性能及安全性能：

外观与结构检查

• 外观完整性：表盘刻度清晰、指针无弯曲变形、表玻璃无破损、接头螺纹无损伤。
• 标识检查：铭牌信息（型号、量程、精度等级、制造单位、出厂编号）完整清晰。
• 零位检查：未加压时指针是否指在零位标记上（或限止钉处），偏差不超过允许值。

计量性能

• 示值误差：在量程范围内选取规定数量的检定点（通常不少于5个点，均匀分布），正行程和反行程各测一次。各点示值误差不得超过精度等级对应的允许误差（如1.6级表的允许误差为量程的±1.6%）。
• 回差（迟滞）：同一检定点正行程与反行程示值之差的绝对值，不超过允许误差的绝对值。
• 轻敲位移：在检定点轻敲表壳后指针的位移量，不超过允许误差绝对值的一半。反映机芯摩擦和间隙状态。
• 指针偏转平稳性：加压过程中指针应平稳偏转，无跳动、卡滞或停顿现象。

安全与附加性能

• 耐压（超压）试验：对压力表施加1.5倍量程压力（或按规程规定的超压值），保持规定时间后复测性能，验证弹性元件无永久变形。
• 密封性：在测量上限压力下保持一定时间，观察接头和表壳有无泄漏。
• 绝缘电阻：（对于带电接点的压力表）带电部件与外壳之间的绝缘电阻。
• 电接点功能：（对于电接点压力表）设定接点的切换精度和切换容量。

三、相关标准

压力表检测的核心依据为计量检定规程：

JJG 52是压力表检定最核心的技术依据，规定了检定条件、标准器要求、检定项目、数据处理及合格判定方法。该规程适用于测量范围从-0.1 MPa至250 MPa（或更高）的弹性元件式压力表。对于特殊用途压力表（如氧气表、乙炔表、氨用表），还需满足相应的专用安全要求（如禁油、禁铜等）。

检定与校准的区别

用于安全防护和贸易结算的压力表须按法制计量要求进行”检定”，由法定计量检定机构或授权机构出具检定证书。用于一般工艺监测的压力表可进行”校准”，由具备CNAS认可或CMA资质的实验室出具校准证书，给出示值误差和测量不确定度数据。两者的法律效力和适用场合不同，委托时应明确需求。

四、检测流程

1. 委托受理与分类确认：明确压力表类型（普通/精密/电接点/特种介质）、量程、精度等级及检定/校准目的。确认是否在强制检定目录内。
2. 外观检查：检查表盘、指针、玻璃、接头及标识完整性。记录任何外观缺陷。
3. 标准器选择与连接：根据被检压力表的量程和精度等级选择标准压力源（如精密压力表、数字压力校验仪或活塞式压力计）。标准器的允许误差应不超过被检表允许误差的1/4。连接管路排除空气。
4. 零位检查：未加压状态下检查指针零位偏差。
5. 示值检定：按规程规定的检定点（通常包括量程的0%、25%、50%、75%、100%或更多点），先正行程（从零到满量程）逐点加压并记录示值，再反行程（从满量程到零）逐点减压并记录示值。每个检定点轻敲表壳前后各读数一次。
6. 附加项目：根据需要执行耐压试验、密封性检查及电接点功能验证。
7. 数据处理与判定：计算各点示值误差、回差和轻敲位移，对照精度等级对应的允许误差判定合格与否。出具检定证书或校准证书。

检定注意事项

压力表检定对环境温度有要求，规程通常规定检定温度为20±5 ℃。温度偏差过大会影响弹簧管的弹性模量，引入附加误差。此外，加压和减压速度应均匀缓慢（通常每秒不超过量程的5%），避免压力冲击导致指针过冲和读数不准。对于测量气体介质的压力表，检定时使用气体压力源（如空气）；对于测量液体的压力表，使用液体压力源（如变压器油），避免介质不兼容影响弹性元件。

五、第三方检测服务

压力表检测（检定/校准）对标准器的精度等级、量程覆盖和溯源性有严格要求。选择第三方检测服务时，应关注以下要素：

• 标准器配置：实验室应具备覆盖被检表量程的标准压力源（如0.05级或0.1级精密压力表、高精度数字压力校验仪），且标准器在有效校准期内，溯源链完整。
• 精度等级匹配：标准器的允许误差应不超过被检表允许误差的1/4。例如，检定1.6级压力表需使用0.4级或更高精度的标准器。
• 量程覆盖：标准压力源的量程应覆盖被检表的最大量程。对于高压表（如60 MPa以上），需确认实验室是否具备相应压力等级的标准源。
• 资质类型：强制检定需由法定计量检定机构或授权机构执行；校准可由具备CNAS认可的实验室提供。确认实验室的资质范围涵盖被检表的类型和量程。
• 周期服务能力：对于有大量压力表需定期送检的企业，实验室的批量处理能力和响应速度是重要考量。

工程师提示：在企业压力表的周期管理中，一个常见问题是”到期即送检”而不关注使用状态。实际上，若压力表在使用中出现过超压（指针打到限位钉）、严重振动或介质腐蚀等异常情况，即使未到检定周期也应提前送检。建议在压力表台账中记录使用异常情况，作为调整检定周期的依据。

六、测压精度评价

压力表的精度评价不能仅看单一检定点的误差值，而需从全量程误差分布、回差与摩擦、长期稳定性及应用适配性等维度综合判断。

全量程误差分布模式

合格的压力表应在全量程范围内各检定点的误差均不超过允许值。在检定中，若发现误差呈单调递增趋势（正偏差越来越大），通常指示弹簧管弹性衰减或量程标定偏移；若误差在中段出现突变，可能存在机芯齿轮间隙或连杆机构问题。绘制误差-压力曲线有助于直观判断仪表的性能状态和潜在故障模式。

回差与轻敲位移的诊断意义

回差反映弹性元件和传动机构的摩擦与间隙状态。新表的回差通常很小（接近零），随着使用时间增加，机芯磨损导致回差逐渐增大。轻敲位移则是回差的补充指标——若轻敲后指针位移明显，提示机芯存在较大摩擦或间隙。在精度评价中，回差和轻敲位移的增大趋势比绝对值更能反映仪表的老化程度，可作为是否继续使用的判断依据。

精度等级与实际需求的匹配

压力表的精度等级（如1.0级、1.6级、2.5级）决定了其允许误差范围。在评价中，应关注精度等级是否满足实际工艺或安全需求：安全监控用压力表通常要求不低于1.6级，精密工艺控制可能需要0.4级或更高。精度等级过高不仅增加成本，且高精度表对安装条件和环境振动更敏感，在恶劣工况下反而可能不如低精度表稳定。

介质兼容性与长期可靠性

压力表的弹性元件和接头材质需与被测介质兼容。测量腐蚀性介质（如酸、碱、氯气）时，若材质选择不当，弹性元件会逐渐腐蚀变薄，导致弹性特性变化和测量偏差。在精度评价中，对于使用在腐蚀性环境中的压力表，应缩短检定周期或选用隔膜式、充液式等隔离型压力表，并在评价中关注介质对仪表寿命的影响。

七、总结

压力表检测（检定/校准）是保障工业压力测量准确性、满足计量法规要求和确保生产安全的基础技术工作。从示值误差、回差到轻敲位移和耐压密封，每一项检定项目都对应着压力表在实际使用中的具体性能表现和安全风险。压力表作为量大面广的计量器具，其周期检定管理是企业计量管理体系的重要组成部分。在委托检定时，明确压力表类型、量程、精度等级及检定目的（法制检定或一般校准），是获得有效检定证书或校准报告的前提。规范化的周期检定不仅能确保压力测量数据的可信度，还能通过数据趋势分析预判仪表老化，实现预测性更换。
