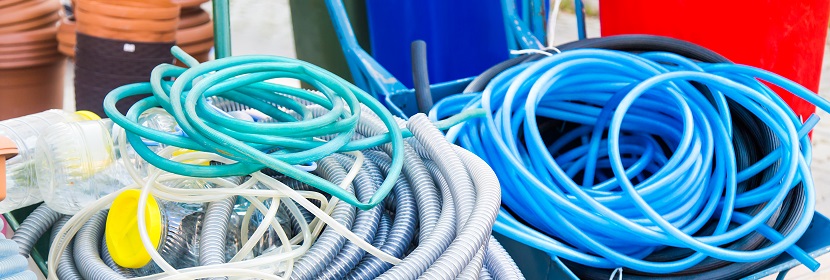

橡胶和塑料软管弯曲试验是评价软管在弯曲载荷作用下柔性和挺性的关键性能测试项目。橡胶和塑料软管广泛应用于汽车、航空航天和工业设备等领域，在安装和使用过程中需要弯曲到一定角度，弯曲性能直接影响软管的安装便利性和使用可靠性。橡胶和塑料软管弯曲试验通过弯曲试验测定软管在弯曲至特定半径时的力或挠度，评价软管的弯曲性能，为材料筛选、质量控制和产品设计提供数据支撑。
一：弯曲试验目的
橡胶和塑料软管在安装和使用中需要承受弯曲载荷，弯曲性能不足可能导致软管在安装时难以弯曲到位，或在弯曲状态下出现管体变形或开裂。弯曲试验的目的在于通过标准化的弯曲试验方法，量化软管在弯曲载荷下的柔性和挺性，为工程应用提供数据支撑。
试验目的的具体维度
- 柔性评价：测定软管在弯曲至特定半径时所需的力，评价软管的柔性
- 挺性评价：测定软管在压缩至特定弯曲半径时所需的力，评价软管的挺性
- 弯曲半径测定：测定软管在给定力作用下能够弯曲的最小半径
- 材料筛选：比较不同软管结构和材料的弯曲性能差异
- 质量控制：作为软管产品的出厂检验项目，判定批次产品的一致性
二：试验方法
橡胶和塑料软管弯曲试验按GB/T 5565《橡胶和塑料软管及非增强软管 柔性及挺性的测量》系列标准和ISO 10619系列标准执行。
主要试验方法对比
| 标准 | 试验方法 | 评价指标 | 适用场景 |
|---|---|---|---|
| GB/T 5565.1 | 方法A1、A2、B、C1、C2 | 外径压缩量、弯曲力 | 常温条件下 |
| GB/T 5565.3-2017 | 高低温弯曲试验 | 弯曲力 | -60℃~+200℃，内径≤12.5mm |
GB/T 5565.1规定了在常温条件下测量橡胶和塑料软管及非增强软管的柔性和挺性的方法，包括方法A1（测量软管在两平板间压缩时的外径减小量）、方法A2（测量软管在两平板间压缩至特定弯曲半径时所需的力）、方法B（测量软管的柔性）等方法。GB/T 5565.3-2017规定了在-60℃~+200℃温度范围内测定软管弯曲性能的方法，适用于内径不大于12.5mm的软管。
主要设备
- 万能材料试验机：配备弯曲试验夹具和载荷传感器
- 弯曲试验装置：包括平板和弯曲夹具
- 高低温试验箱：用于高温和低温条件下的弯曲试验
- 游标卡尺：用于试样尺寸的精确测量
- 角度测量装置：用于测量弯曲角度
三：相关标准
橡胶和塑料软管弯曲试验的标准体系以GB/T 5565系列和ISO 10619系列为核心。
主要标准
- GB/T 5565.1《橡胶和塑料软管及非增强软管 柔性及挺性的测量 第1部分：常温弯曲试验》：规定常温条件下弯曲性能的测定方法
- GB/T 5565.3-2017《橡胶和塑料软管及非增强软管 柔性及挺性的测量 第3部分：高温和低温弯曲试验》：规定温度范围为-60℃~+200℃的弯曲性能测定方法
- ISO 10619-1:2017：Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 1: Bending tests at ambient temperature
相关标准
- ISO 10619-2：低于室温的弯曲试验
- ISO 10619-3：高温和低温弯曲试验
- GB/T 5564《橡胶和塑料软管 低温曲挠试验》：规定低温曲挠试验方法
四：试验流程
橡胶和塑料软管弯曲试验的完整流程从样品接收到报告编制。
- 取样：从同一批次中随机抽取足够数量的软管样品。
- 试样制备：按标准规定制备标准尺寸的试样。
- 状态调节：在标准环境下进行状态调节。
- 测量初始尺寸：测量试样的内径和外径。
- 安装试样：将试样安装于弯曲试验装置中。
- 施加弯曲载荷：以规定速率将试样弯曲至规定半径或角度。
- 记录数据：记录弯曲力或外径减小量。
- 观察结果：观察试样是否出现开裂或损坏。
- 数据处理与报告编制。
五：第三方试验服务
第三方检测机构可提供橡胶和塑料软管弯曲试验服务，帮助软管生产企业和使用单位验证产品弯曲性能。检测服务覆盖标准执行、试样制备、数据分析和报告编制。
服务范围
- 按GB/T 5565.1执行常温弯曲试验
- 按GB/T 5565.3-2017执行高温和低温弯曲试验
- 弯曲力和外径减小量测定
- 批次一致性比对和来料检验
设备与能力
弯曲试验系统由万能材料试验机、弯曲试验装置、高低温试验箱、游标卡尺和角度测量装置等设备组成。实验室在橡胶软管检测领域具备多标准执行经验，能够根据软管类型和应用需求设计合理的试验方案。
六：弯曲性能评价
评价围绕弯曲力、外径减小量和影响因素展开。
弯曲力评价
弯曲力是评价软管柔性的核心指标，以将软管弯曲至特定半径时所需的力表示。弯曲力越小，说明软管的柔性越好，安装越方便。
外径减小量评价
外径减小量是评价软管挺性的核心指标，以软管在两平板间压缩时外径的减小量表示。外径减小量越小，说明软管的挺性越好，抵抗弯曲变形的能力越强。
弯曲性能评价的关键控制点
- 弯曲试验的加载速率应按照标准规定执行。
- 高低温试验的保温时间应确保试样整体达到目标温度。
- 弯曲半径或角度的测量应准确。
- 试验过程中应观察试样是否出现开裂或损坏。
- 报告应注明试验方法、试验温度和测试条件。
七：总结
橡胶和塑料软管弯曲试验通过弯曲试验测定软管在弯曲至特定半径时的弯曲力或外径减小量，评价软管的柔性和挺性。试验执行以GB/T 5565系列和ISO 10619系列标准为核心依据。第三方检测服务在标准执行、试样制备和数据评价方面提供系统支持。弯曲性能评价应综合弯曲力、外径减小量和影响因素，结合软管应用场景，形成对橡胶和塑料软管弯曲性能的综合判断。
