安防设备温度变化试验

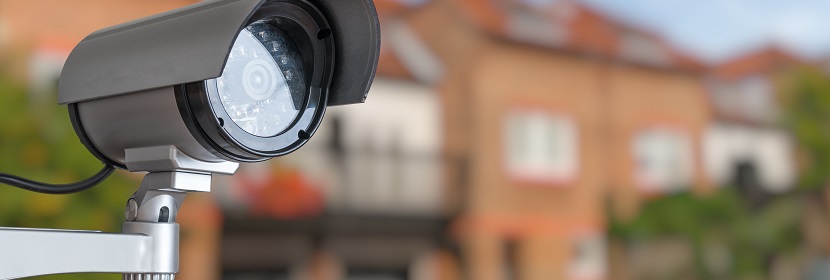

户外安防摄像机在夏季暴晒和夜间降温之间反复经历温度骤变，镜头模组、图像传感器和外壳材料之间的热膨胀差异产生的应力可能导致焊点疲劳和光学对焦偏移。安防设备温度变化试验用于评价设备在温度交替变化条件下的热冲击耐受能力。本文围绕该试验的检测对象、循环方法、标准依据、实施流程和评价方法展开说明。

一：温度变化试验的重要性

安防设备温度变化试验的核心目的在于评价设备在温度快速变化条件下耐受热应力的能力。与高温试验和低温试验考核恒定温度条件下的性能保持能力不同，温度变化试验考核的是温度交替变化过程中产生的热应力和热应变对设备的影响。安防设备中的镜头模组、CMOS传感器、主控芯片和外壳材料的线膨胀系数各不相同，在温度变化时各部分的膨胀和收缩量不同，界面处产生热应力。

该试验适用于户外安防摄像机、门禁设备、报警控制器等经历较大温差变化环境的安防产品。试验结果用于判断设备的结构完整性和功能稳定性在温度变化条件下的保持能力，为焊接工艺优化和结构设计改进提供依据。

二：试验循环与方法

GB/T 15211-2013第11章规定了温度变化试验（工作状态）的方法，试验条件依据设备的环境类别确定。GB/T 2423.22-2012提供了试验Na（规定转换时间的快速温度变化）和试验Nb（规定变化速率的温度变化）两种方法框架。

试验温度极值与循环次数

温度变化试验的温度极值根据设备的环境类别确定。户外安防设备的典型温度范围为-40℃至+70℃或-40℃至+85℃。每个温度极值的保持时间通常为2小时，使试样内部达到热平衡。循环次数根据产品可靠性等级确定，常见为10次、50次或100次。

温度转换方式与速率

试验Na采用双箱法，样品在高温箱和低温箱之间快速转移，转换时间通常要求在3分钟以内。该方法侧重于考核热冲击耐受能力，焊点开裂和材料分层是最常暴露的失效模式。试验Nb采用单箱程序控制，温度变化速率通常控制在3℃/min至5℃/min。该方法更接近设备在实际使用中经历的渐进式温度变化，对焊点累积疲劳具有较好的暴露效果。

三：相关标准

安防设备温度变化试验的核心标准为GB/T 15211-2013《安全防范报警设备 环境适应性要求和试验方法》，该标准于2013年12月31日发布，2015年3月1日实施，代替GB/T 15211-1994。与1994版相比，2013版增加了温度变化试验（第11章），是标准修订的重要技术内容。标准适用于入侵报警系统、视频监控系统、出入口控制系统和远程接收监控中心等设备。

基础方法标准为GB/T 2423.22-2012《环境试验 第2部分：试验方法 试验N：温度变化》，等同采用IEC 60068-2-14:2009，规定了试验Na、试验Nb和试验Nc三种温度变化试验方法。标准本身不给出具体的合格/不合格判据，判定权交予产品标准或技术规格。

温度极值的选取依据GB/T 2423.1-2008和GB/T 2423.2-2008。对于需要同时施加温度和湿度条件的组合试验，可参照GB/T 2423.34《环境试验 第2部分：试验方法 试验Z/AD：温度/湿度组合循环试验》。企业在标准选择时，安防设备优先适用GB/T 15211-2013第11章，基础方法可参照GB/T 2423.22-2012。

四：试验流程

安防设备温度变化试验的实施需要关注温度转换速率、试样状态和试验过程中的功能监测。以下步骤覆盖从方案确认到报告输出的主要环节。

1. 方案确认与试样准备。根据设备类型和环境类别选择试验Na或试验Nb方法，确定温度极值、保持时间和循环次数。检查试样外观和初始功能状态。
2. 初始检测。对设备进行外观检查、功能测试和图像质量验证，记录基准数据。确认设备在常温条件下工作正常。
3. 试样安装。将设备按正常使用姿态安装于试验箱中，确认安装方式不影响试样自由膨胀和收缩。
4. 循环执行。按选定方法执行温度循环，在每个温度极值保持足够时间使试样达到热平衡。通电试样在循环过程中进行功能监测。
5. 中间检测。根据需要在循环过程中进行功能检测和图像质量评估，记录性能随循环次数的变化趋势。
6. 最终检测与报告。试验结束后将试样恢复至标准大气条件，进行外观检查、功能测试和图像质量验证，与初始数据对比，形成检测记录和判定结论。

五：第三方试验服务

安防设备温度变化试验对试验箱的温变速率控制精度和温度均匀性有较高要求。工程师在承接试验时，需要关注安防设备中光学模组和焊点在温度循环中的表现。

光学模组的对焦稳定性监测

安防摄像机的镜头模组在温度变化中可能因不同材料的膨胀差异导致对焦偏移。工程师建议在温度变化试验过程中定期拍摄分辨率测试卡，分析图像清晰度和对焦位置的变化。部分模组的对焦偏移在试验后恢复至室温时可部分恢复，但反复循环后的累积偏移可能不可逆。报告中应记录各循环后的对焦状态。

焊点热疲劳的无损检测

安防设备的主控芯片和图像传感器通常采用BGA封装，焊点在温度循环中承受剪切应力。工程师建议对试验后的BGA焊点进行X射线检测，观察是否出现裂纹。对于条件允许的项目，可进行染色渗透试验以更清晰地显示焊点裂纹的分布。这些检测对评价焊接工艺的可靠性有直接参考价值。

六：热冲击评价

热冲击评价需要从外观完整性、功能保持和性能参数变化三个维度进行。外观完整性关注外壳变形、焊点开裂、密封件位移和镜头模组松动；功能保持关注设备在温度循环过程中和试验后的启动、图像采集和报警触发等功能是否正常；性能参数变化关注图像分辨率、色彩还原和对焦精度的偏移量。

评价中需区分试验Na和试验Nb的考核侧重差异。试验Na侧重于热冲击耐受，评价重点应放在焊点开裂和材料分层等突发性失效；试验Nb侧重于热机械疲劳，评价重点应放在性能参数的累积漂移。将温度变化试验与高温试验、低温试验组合使用，可以更全面地评估安防设备在温度变化环境中的适应能力。

七：总结

安防设备温度变化试验是评价设备热冲击耐受性的关键项目。企业应根据设备类型和环境类别选择试验方法，关注光学模组的对焦稳定性和焊点的热疲劳表现。将温度变化试验纳入安防产品的环境适应性验证计划，有助于在研发阶段发现材料和结构设计的热匹配问题。
