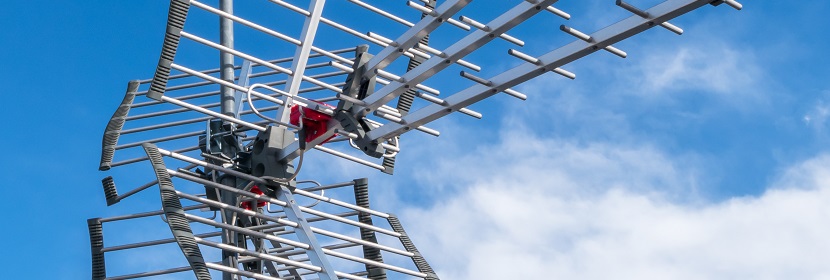

电视广播接收天线振动试验是评估天线在运输、安装和使用过程中承受机械振动能力的核心检测项目。电视广播接收天线通常安装在室外天线杆或建筑物顶部，长期承受风载引起的结构振动和安装过程中的机械应力。天线在运输过程中也经历车辆行驶的路面振动。振动可能导致天线振子松动、支架变形、连接器接触不良和电性能参数漂移。振动试验通过在实验室中模拟并强化实际振动环境，评估天线的抗振性能，为结构设计和安装方式优化提供数据支撑。
一：振动试验意义
电视广播接收天线对振动应力较为敏感，其敏感机理主要体现在结构变形和电性能变化两个方面。天线振子在高频振动下可能发生相对位移，导致阻抗失配和增益下降；支架和紧固件在持续振动下可能松动，导致天线指向偏移。对于安装在沿海高风速地区和台风多发地区的天线，抗振性能更是关系到系统的长期稳定运行。
振动试验的意义体现在产品全生命周期的多个环节。在产品研发阶段，振动试验可帮助工程师识别天线结构的共振点和薄弱环节，指导支架刚度和振子固定方式的优化。在质量验证阶段，振动试验是验证天线是否满足运输和使用环境要求的必要项目。在安装验收阶段，振动试验数据是评价天线安装方式可靠性的重要技术依据。
工程师在检测实践中发现，电视广播接收天线振动试验中最容易被忽视的问题是天线安装方式对试验结果的影响。天线的实际安装状态是固定在天线杆上，试验时应模拟这一安装方式。若试验时将天线直接固定在振动台面上而非模拟天线杆的夹具上，传递到天线的振动能量和边界条件将与实际状态存在显著差异。检测经验表明，同一型号天线在两种安装方式下测得的共振频率可能存在10%以上的偏差。建议使用模拟天线杆的专用夹具，并按实际安装扭矩紧固。
另一个值得关注的实践问题是扫频速率的选择。SJ/T 10612.3-1995规定了天线的振动试验方法，扫频试验的扫频速率应根据天线的共振响应特性确定。扫频速率过快可能导致共振点识别不准确，扫频速率过慢则延长试验周期。工程师建议在共振点搜寻阶段采用较低的扫频速率（如0.5oct/min），在耐久试验阶段可采用1oct/min。
二：试验条件与方法
振动类型与频率范围
电视广播接收天线的振动试验通常采用正弦振动扫频试验方法。SJ/T 10612.3-1995规定了30MHz至1GHz声音和电视广播接收天线的机械性能测试方法、振动试验和环境试验方法。频率范围通常为10Hz至100Hz或10Hz至500Hz，具体范围根据天线的结构尺寸和使用环境确定。
振动量级与扫频速率
振动量级通常以加速度幅值或位移幅值表示。对于电视广播接收天线，加速度幅值通常为5m/s²至20m/s²，位移幅值在低频段可达1.5mm至3mm。扫频速率通常为1oct/min，交越频率一般在8Hz至10Hz之间。每个轴向的扫频循环次数通常为5次至10次。
振动方向与试验时间
振动试验通常在三个正交轴向分别进行，每个方向进行扫频振动试验。对于安装在室外天线杆上的天线，垂直方向和两个水平方向都需要进行试验。振动试验的持续时间根据扫频循环次数确定，通常为每个轴向5个扫频循环。
三：相关标准
| 标准编号 | 标准名称 | 适用对象与核心内容 |
|---|---|---|
| SJ/T 10612.3-1995(2017) | 30MHz至1GHz声音和电视广播接收天线 第3部分：机械性能测试方法、振动试验和环境试验方法 | 核心标准，现行有效（2017年复审继续有效），规定电视广播接收天线的机械性能测试方法、振动试验和环境试验方法 |
| GB/T 2423.10-2019 | 环境试验 第2部分：试验方法 试验Fc：振动（正弦） | 电工电子产品正弦振动试验方法，等同采用IEC 60068-2-6:2007，可作为参照标准 |
| SJ/T 10612.2-1995(2017) | 30MHz至1GHz声音和电视广播接收天线 第2部分：电性能参数的测量方法 | 现行有效，规定天线电性能参数的测量方法 |
SJ/T 10612.3-1995(2017)是电视广播接收天线振动试验的核心标准，1995年发布，2017年复审结论为继续有效。标准规定了30MHz至1GHz声音和电视广播接收天线的机械性能测试方法、振动试验和环境试验方法。GB/T 2423.10-2019为电工电子产品正弦振动试验提供了方法参照，等同采用IEC 60068-2-6:2007。检测方案设计时，应依据SJ/T 10612.3-1995执行，并可根据需要参照GB/T 2423.10-2019的试验方法。
四：试验流程
- 试样准备与初始性能测试：在标准实验室环境下对天线进行状态调节，记录初始电性能参数（增益、驻波比、方向图）和外观状态。
- 试样安装：将天线通过模拟天线杆的专用夹具安装在振动台台面上，按实际安装扭矩紧固。在天线关键位置安装加速度传感器。
- 振动响应检查：进行低量级扫频试验，识别天线的共振频率点和危险频率。记录各测点的振动响应数据。
- 振动试验实施：按照设定的振动条件在三个正交轴向分别进行扫频振动试验。试验过程中监测振动量级和天线响应。
- 中间性能检测：在振动试验的间隙进行电性能测试，记录性能变化趋势。
- 试验后性能测试与报告：完成全部振动试验后，进行外观检查和电性能测试，出具检测报告。
五：第三方试验服务
电视广播接收天线振动试验对振动台设备的性能和夹具设计有较高要求。振动台需具备足够的推力和频率范围，通常要求频率范围覆盖5Hz至500Hz。夹具的设计需要模拟实际天线杆的刚度和边界条件，避免引入额外的共振或刚度失真。
第三方检测机构在天线抗振评价方面的服务包括：按照SJ/T 10612.3-1995进行振动试验；按照GB/T 2423.10-2019进行正弦振动试验；振动响应检查和共振点搜寻；以及试验前后的电性能评价，包括增益、驻波比和方向图的测试。
在检测方案设计方面，第三方机构可根据天线的实际安装方式和使用环境，建议合理的振动量级、频率范围和试验持续时间。需要说明的是，振动试验的结果主要用于产品间的相对比较和质量控制，将其外推至实际使用年限时应结合现场实际使用数据综合判断。
六：天线抗振评价
共振频率识别
共振频率是评价天线抗振性能的核心参数。通过扫频试验识别天线的共振频率点和放大因子，评价共振响应的严重程度。工程师建议重点关注放大因子大于2的共振点，这些共振点在实际使用中可能导致显著的振动放大效应。共振频率的漂移（试验前后对比）也可作为评价结构完整性变化的指标。
电性能变化评价
振动试验后的电性能测试是评价天线是否满足使用要求的核心环节。增益和驻波比的变化直接反映天线结构的振动耐受能力。工程师建议在试验前后使用相同的测试系统和相同的测试条件进行对比测试，确保数据的可比性。
结构完整性评价
振动试验后的结构完整性评价包括外观检查、紧固件扭矩测量和振子位置检查。重点关注振子是否位移、支架是否变形、紧固件是否松动。使用扭矩扳手检查关键紧固件的扭矩值，定量评价紧固件松动程度。
七：总结
电视广播接收天线振动试验是评估天线在机械振动环境下可靠性的核心技术手段。SJ/T 10612.3-1995是现行有效的核心标准，规定30MHz至1GHz声音和电视广播接收天线的振动试验方法，2017年复审继续有效。天线安装方式的选择和扫频速率的合理设定是影响试验结果的关键因素。共振频率识别、电性能变化和结构完整性评价是综合判断天线是否满足使用要求的基础。第三方检测机构在振动台设备校准、方案设计和数据分析方面的专业能力，可为天线产品的质量管控和安装方式优化提供可靠支撑。
