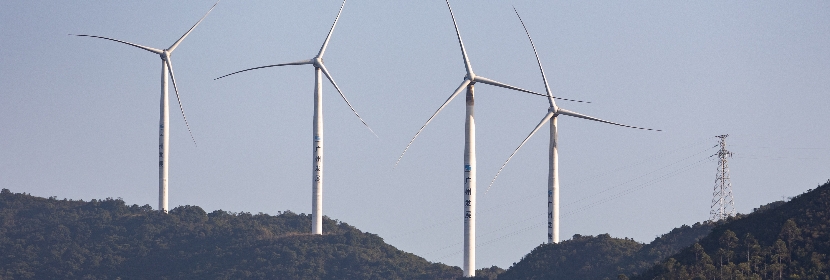

风电并网检测

风电并网检测是风电场在接入电网前或并网运行初期，对风电机组及风电场整体的电能质量输出特性、电网适应能力及保护配合性能进行系统测试与验证的技术活动。风电的间歇性与波动性对电网电压、频率及谐波水平产生直接影响，若风电场并网特性不满足电网要求，可能引起电压越限、谐波超标、保护误动等问题，威胁电网安全与周边用户用电质量。并网检测是风电场获得并网许可、通过电网验收及保障长期安全运行的强制性技术环节。

一：风电并网检测的重要性

风电并网检测的必要性源于风电接入对电网的多维度影响：

• 电压波动与偏差：风速变化导致风电出力快速波动，引起并网点电压波动，影响周边负荷供电质量
• 谐波污染：风电变流器（电力电子器件）产生特征谐波与非特征谐波，注入电网后影响其他设备
• 频率响应：大规模风电脱网或出力骤变对电网频率稳定构成挑战
• 低电压穿越（LVRT）：电网故障导致电压跌落时，风电机组须保持并网不脱网，支撑电网恢复
• 无功与功率因数：风电场须具备无功调节能力，维持并网点功率因数在要求范围内
• 保护配合：风电场的保护定值须与电网保护配合，避免误动或拒动

行业痛点：部分风电场在并网前未进行充分的电能质量预评估，投运后才发现谐波超标或闪变不达标，被迫停机整改。整改期间发电损失巨大（每停机一天损失数万元至数十万元）。在并网前完成全套检测与预评估，是避免投运后被动整改的最有效手段。

检测经验：低电压穿越（LVRT）测试是并网检测中技术难度最高的项目。测试需模拟电网电压跌落（跌落至20%、50%、80%等），验证机组在跌落期间不脱网且能提供无功支撑。测试设备（电压跌落发生器）容量大、操作复杂，且对机组变流器控制策略有严格要求。建议在并网前至少完成一次LVRT验证，避免并网后电网故障时机组批量脱网。

二：主要检测项目

电能质量检测

电网适应性检测

• 低电压穿越（LVRT）：模拟电压跌落至规定水平，验证机组保持并网的能力与无功响应
• 高电压穿越（HVRT）：模拟电压升高，验证机组不脱网
• 频率适应性：在电网频率偏移（如49.5~50.5 Hz）时机组的运行状态
• 有功功率控制：验证机组响应调度指令进行有功调节的能力与速率
• 无功/电压控制：验证机组在恒功率因数、恒电压或恒无功模式下的调节能力

功率特性与输出特性

• 有功功率变化率（爬坡率）
• 功率预测精度（短期/超短期）
• 功率因数范围验证

保护与通信

• 继电保护定值验证与配合
• 调度通信（遥测、遥信、遥控、遥调）功能验证
• 防孤岛保护功能验证

工程师建议：谐波检测应在风电场不同出力水平（如20%、50%、80%、100%额定功率）下分别进行。变流器在低负载率时的谐波特征与满载时不同（低载时开关频率谐波更显著）。仅在满载下测试可能遗漏低载时的谐波超标问题。

三：相关国家标准与电网要求

除国家标准外，各电网公司（国家电网、南方电网）通常有更为具体的并网技术细则与验收流程。风电场并网检测方案应以适用电网公司的并网技术要求为准，同时满足国家标准的基本限值。

四：检测流程

1. 前期准备：
   • 收集风电场设计文件、机组技术参数、变流器控制策略及电网接入方案
   • 确认适用标准与电网公司技术要求
   • 编制检测方案（项目清单、测点布置、测试工况）
2. 设备安装：
   • 在并网点（升压站高压侧或低压侧）安装电能质量分析仪
   • 布置电压、电流互感器及数据采集通道
   • 确认调度通信接口可用
3. 电能质量测试：
   • 在风电场不同出力水平下连续记录电能质量数据（通常不少于24小时或一个完整出力周期）
   • 记录电压、频率、谐波、闪变、不平衡度等参数
4. 电网适应性测试：
   • 有功/无功调节能力验证（响应调度指令）
   • 频率适应性验证
   • LVRT/HVRT测试（如条件允许，使用电压跌落发生器；否则审查型式试验报告）
5. 保护与通信验证：继电保护定值核查、调度通信功能测试。
6. 数据分析与报告：各项指标与标准限值逐项对比，出具并网检测报告。

测试注意：电能质量数据应覆盖风电场的典型运行工况（低风速、中风速、高风速、风速快速变化等）。若测试期间风速平稳（出力变化小），闪变与功率波动数据将不具代表性。建议选择风速变化较大的时段进行测试，或延长测试时间以覆盖多种工况。

五：第三方检测服务

风电并网检测涉及电能质量分析、变流器控制验证、保护配合及调度通信等多专业交叉，需要高精度电能质量分析仪、数据记录系统及熟悉电网标准的技术团队。第三方检测服务的价值：

• 具备CMA、CNAS资质的报告满足电网公司并网验收、项目核准及监管检查需求
• 独立于风电场业主与电网公司的第三方数据，具有公正性与公信力
• 可在并网前进行预评估，提前识别谐波超标或闪变不达标风险
• 对已投运风场进行电能质量复测，诊断运行中的电能质量问题
• 为风电场技改（如加装SVG、滤波器）提供前后对比数据

行业观察：部分风电场在并网验收时仅提交制造商提供的”型式试验报告”替代现场实测。但型式试验是在标准电网条件下进行的，实际风场的电网阻抗、短路容量及负荷特性可能与试验条件不同。电网公司通常要求现场实测数据，不可仅凭型式报告替代。

六：并网合规评价

电能质量合规判定

将实测谐波含量、闪变值、电压偏差、频率偏差及三相不平衡度与国家标准限值逐项对比。任何一项超标即判定为不合规，须整改后复测。

电网适应性评价

以LVRT通过能力、有功/无功调节速率及频率适应范围为指标。若机组在电压跌落至20%时脱网，不满足GB/T 19963要求，须调整变流器控制参数后复测。

综合评价与建议

对各项检测结果进行综合评判，识别薄弱环节，提出整改或优化建议（如加装无功补偿装置、调整变流器开关频率以降低谐波、优化控制参数改善闪变等）。

实测案例：某风电场并网后周边用户投诉照明闪烁（闪变）。检测发现该风场在风速快速变化时段（阵风6~12 m/s），有功功率波动率达每分钟15%，导致并网点电压闪变Pst值达1.2（限值1.0）。通过在风电场加装SVG（静止无功发生器）并优化变流器功率斜坡控制，Pst降至0.7，投诉消除。

七：总结

风电并网检测是验证风电场电能质量输出、电网适应能力及保护配合性能的强制性技术活动。从电压偏差、谐波、闪变到低电压穿越、无功调节及调度通信，各检测项目构成并网合规评价的完整框架。依据风电场接入电力系统技术规定及电能质量国家标准开展系统检测，确保评判有据、数据可信。对于风电场业主、电网公司及设备制造商而言，规范的第三方并网检测是保障电网安全、通过并网验收及实现长期稳定发电的技术基石。
