一：剪切强度试验的意义

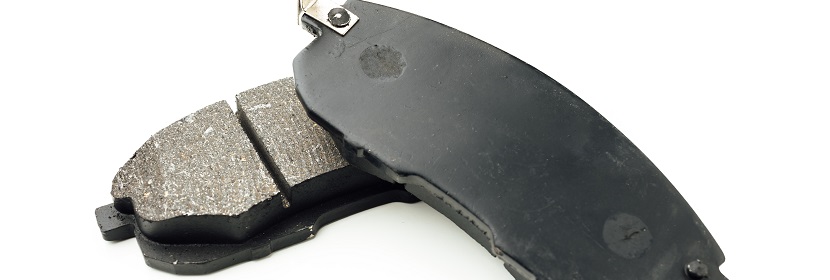

制动衬片由摩擦材料和背板（或蹄板）通过粘接或模压方式结合而成，剪切强度反映的是摩擦材料与背板之间结合界面抵抗平行于结合面方向载荷的能力。在制动过程中，摩擦材料承受来自制动盘或制动鼓的切向摩擦力，该力通过结合界面传递至背板。剪切强度不足可能导致摩擦材料与背板分离，造成制动失效。剪切强度试验通过量化结合面的抗剪切能力，验证制动衬片是否满足安全使用要求，是摩擦材料产品认证和出厂检验中的关键项目。
二：试验方法与设备
试验原理
剪切强度试验的基本原理是对制动衬片试样施加平行于背板平面的剪切力，使摩擦材料与背板沿结合面产生剪切破坏，记录最大剪切力并计算剪切强度。剪切强度定义为使衬片材料与背板完全剪断的力与衬片材料受剪几何面积之比。
试验设备与夹具
剪切强度试验使用专用的刹车片剪切试验机，该设备为微机控制压剪试验机，配备正压力加载机构和剪切力加载机构。正压力加载机构用于固定钢背板，剪切力加载机构对摩擦材料施加规定方向的剪切载荷。试验机的力值传感器精度和加载速率控制能力直接影响试验结果的准确性。夹具的设计需保证剪切力均匀作用于摩擦材料截面，避免产生附加弯矩。
适用对象
GB/T 22309-2023适用于整体模压、粘接或使用两种类型固定系统的汽车盘式制动块总成和鼓式制动蹄总成，不适用于铆接的制动块总成。对于粘接型衬片，剪切强度试验尤为重要，因为粘接界面的质量直接决定摩擦材料与背板的结合可靠性。
三：相关标准要求
GB/T 22309-2023《道路车辆 制动衬片 盘式制动块总成和鼓式制动蹄总成剪切强度试验方法》是该领域最新的国家标准，替代了GB/T 22309-2008版本，于2024年7月1日起实施。该标准描述了试样准备、试验设备与夹具、试验步骤、结果计算和试验报告等完整内容。
| 标准编号 | 标准名称 | 核心内容 |
|---|---|---|
| GB/T 22309-2023 | 道路车辆 制动衬片 盘式制动块总成和鼓式制动蹄总成剪切强度试验方法 | 剪切强度试验方法 |
| GB 40164-2021 | 汽车和挂车 制动器用零部件技术要求及试验方法 | 剪切强度限值要求 |
| GB/T 26739-2011 | 道路车辆 制动衬片 材料内剪切强度试验方法 | 材料内剪切强度 |
GB 40164-2021规定，按GB/T 22309进行试验，换装制动蹄片总成样品的最小剪切强度不应小于1.0MPa，换装衬块总成样品的最小剪切强度不应小于2.5MPa。此外，GB 5763《汽车用制动器衬片》将剪切强度列为产品出厂检验的极重要质量项目，2类（粘结型）衬片的剪切强度不小于1.5MPa，4类（粘结型）衬片的剪切强度不小于2.5MPa。
四：试验流程
- 按标准要求从制动衬片总成上截取规定尺寸的试样，确保剪切面平整且无初始损伤。
- 将试样安装于剪切夹具中，调整正压力加载机构使钢背板稳固固定，确认剪切刀口位置对准结合界面。
- 设置试验机加载速率，启动加载程序，对摩擦材料施加连续剪切载荷直至试样破坏。
- 记录最大剪切力值和力-位移曲线，观察破坏面位置和破坏形态。
- 测量受剪面积，按公式计算剪切强度值。
- 将试验结果与标准限值或客户规格进行比对，出具检测报告。
五：第三方试验服务
第三方检测机构为制动衬片生产企业提供独立的剪切强度试验服务，检测能力覆盖盘式制动块总成和鼓式制动蹄总成等产品类型。检测机构配备微机控制剪切试验机和专用夹具，能够按GB/T 22309标准完成从试样制备到报告出具的全流程检测。
剪切强度检测报告可用于主机厂零部件准入审核、制动衬片产品认证和质量监督抽查等场景。对于衬片生产企业，试验数据有助于评价粘接工艺的稳定性和模压参数的一致性。当剪切强度出现批次性波动时，可通过第三方检测分析破坏模式，判断问题源于粘接剂选型还是固化工艺控制。
六：结果评价要点
- 剪切强度计算：剪切强度等于最大剪切力除以受剪面积，单位以MPa表示，计算结果保留规定有效位数。
- 破坏模式分析：观察破坏面位于摩擦材料内部、粘接界面还是背板材料中，不同破坏位置反映不同的质量风险。
- 批次一致性：同一批次多个试样的剪切强度值的离散程度反映生产工艺的稳定性，变异系数过大提示工艺控制需要改善。
- 温度影响评价：制动衬片在实际工作中温度升高后粘接剂性能可能下降，必要时可进行高温状态下的剪切强度测试。
- 与摩擦性能关联：剪切强度是制动衬片综合性能评价的组成部分，需结合摩擦系数和磨损率等指标综合判断产品适用性。
七：总结
剪切强度试验是评价制动衬片粘接质量和安全可靠性的核心检测项目，GB/T 22309-2023为试验方法提供了系统规范，GB 40164-2021则明确了不同类型衬片的剪切强度限值要求。试验结果的评价需结合剪切强度值、破坏模式和批次一致性综合判断。制动衬片生产企业宜将剪切强度检测嵌入原材料验收和成品出厂检验环节，通过第三方检测获取客观数据，确保产品持续满足安全标准要求。
