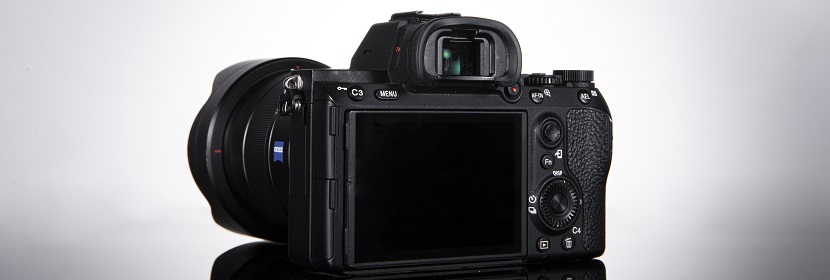

照相机碰撞试验

照相机碰撞试验是评估相机产品在运输和使用过程中承受多次重复性机械碰撞能力的核心检测项目。照相机在运输过程中经历车辆行驶的持续颠簸和装卸时的反复碰撞，在使用过程中可能受到意外碰触或轻微撞击。碰撞虽然单次能量不大，但累积效应可能导致紧固件松动、焊点疲劳开裂和光学元件位移。碰撞试验通过模拟并强化重复性机械碰撞环境，评估照相机的抗碰撞性能，为结构设计和包装验证提供数据支撑。

一：碰撞试验意义

碰撞试验与冲击试验和跌落试验的核心区别在于应力特征。冲击试验施加的是单次或少量次数的瞬态高加速度脉冲，跌落试验模拟的是自由落体冲击，而碰撞试验施加的是多次重复性的机械碰撞，单次能量较小但累积效应显著。照相机在实际运输中更多面临的是碰撞环境——运输车辆在颠簸路面上的持续振动和反复撞击，这些重复性应力可能导致相机内部精密组件的疲劳损伤。

碰撞试验的意义体现在产品全生命周期的多个环节。在包装验证阶段，碰撞试验用于评价包装系统在反复颠簸下的保护能力。在产品认证阶段，碰撞试验是验证产品是否满足运输环境要求的必要项目。在质量控制阶段，碰撞试验用于监控批次产品的一致性。

工程师在检测实践中发现，照相机碰撞试验中最容易被忽视的问题是使用状态与包装状态的区分。JB/T 13702.4-2019规定，碰撞试验应在规定的方向上对试验样品进行，对于有方向标记的样品只测试其规定方向。使用状态下的碰撞试验评价相机本体的结构强度，包装状态下的碰撞试验评价包装系统的保护能力。检测经验表明，相机在两种状态下的失效模式存在显著差异——使用状态下可能出现镜筒松动或外壳变形，包装状态下则可能出现包装破损但相机完好。建议在试验报告中明确注明试样的安装状态。

另一个值得关注的实践问题是碰撞次数对结果的影响。JB/T 13702.4-2019规定将试验样品在三个互相垂直轴上的每一个方向碰撞1000次（共6000次），有规定方向标记的样品只测试其规定方向（每个方向测试1000次）。碰撞次数的确定应综合考虑产品的预期运输环境和使用寿命。

二：试验条件与方法

峰值加速度与脉冲持续时间

峰值加速度和脉冲持续时间是碰撞试验中最核心的参数组合。JB/T 13702.4-2019规定了银盐胶片照相机、数码照相机等产品的碰撞试验方法。碰撞试验的峰值加速度通常为100m/s²至250m/s²，脉冲持续时间为6ms至16ms。具体的严酷等级根据产品的使用环境确定。

碰撞次数与方向

碰撞试验通常在三个互相垂直轴向分别进行，每个方向碰撞1000次，共6000次。对于有规定方向标记的样品，只测试其规定方向。试验过程中应观察试样是否出现松动、位移或异常声响。

试样安装

试验样品应按其正常安装方式紧固在碰撞试验台上。对于使用状态的试样，按正常工作姿态安装；对于包装状态的试样，按运输包装姿态安装。夹具的刚性应足够，避免夹具自身的共振影响试验结果。

三：相关标准

JB/T 13702.4-2019是照相机碰撞试验的核心行业标准，于2019年12月24日发布，2020年10月1日实施，代替了JB/T 8250.9-1999。标准规定了银盐胶片照相机、数码照相机等产品的碰撞试验方法，照相镜头和照相器材等产品也可参照使用。GB/T 29298-2012为数码照相机的通用规范。检测方案设计时，应依据JB/T 13702.4-2019执行。

四：试验流程

1. 试样准备：按产品标准规定准备使用状态或包装状态的试样。记录试样的初始外观和功能状态。
2. 状态调节：将试样在标准实验室环境下调节规定时间。
3. 试样安装：将试样按其正常安装方式紧固在碰撞试验台上。
4. 试验条件设定：设定峰值加速度、脉冲持续时间和碰撞次数。
5. 碰撞实施：在三个互相垂直轴向上分别进行碰撞试验，每个方向1000次。
6. 功能性能检测：碰撞试验完成后对试样进行外观检查和功能性能测试，包括成像质量、变焦功能和快门响应等。
7. 报告出具：汇总试验条件、碰撞次数和试验后检查结果，出具检测报告。

五：第三方试验服务

照相机碰撞试验对试验设备的脉冲波形控制精度和加速度测量准确性有较高要求。碰撞试验台需能够稳定产生规定的脉冲波形，实际脉冲波形与理想波形之间的偏差应在标准允许范围内。专业检测机构会定期对碰撞试验台进行校准。

第三方检测机构在照相机抗碰撞评价方面的服务包括：按照JB/T 13702.4-2019进行碰撞试验；以及试验前后的外观检查和功能性能测试。对于需要在碰撞试验后评价内部焊点和紧固件状态的相机，还可结合X射线检测或拆解分析。

在检测方案设计方面，第三方机构可根据相机的类型和使用环境，建议合适的碰撞严酷度等级和试验状态。需要说明的是，碰撞试验的结果主要用于产品间的相对比较和质量控制。

六：抗碰撞评价

结构完整性评价

碰撞试验后首先检查相机的结构完整性，包括外壳是否开裂或变形、镜筒是否移位、紧固件是否松动。使用扭矩扳手检查关键紧固件的扭矩值，定量评价紧固件松动程度。

功能性能评价

碰撞试验后的功能性能测试是评价相机是否满足使用要求的核心环节。测试项目包括成像质量、变焦功能、快门响应、自动对焦和存储功能。工程师建议在试验前后使用相同的测试标板和测试条件进行对比测试。

光学系统评价

碰撞试验可能引起光学镜片的位移或松动，导致成像质量下降。工程师建议在试验后使用分辨率测试卡评价光学系统的状态，必要时进行光轴偏移测量。

七：总结

照相机碰撞试验是评估相机在重复性机械碰撞环境下可靠性的核心技术手段。JB/T 13702.4-2019是现行有效的核心行业标准，规定了银盐胶片照相机、数码照相机等产品的碰撞试验方法，每个方向碰撞1000次，共6000次。使用状态与包装状态的区分和碰撞方向的选择是影响试验结果的关键因素。结构完整性评价、功能性能评价和光学系统评价是核心评价内容。第三方检测机构在碰撞试验设备校准、方案设计和数据分析方面的专业能力，可为照相机产品的质量验证和包装设计提供可靠支撑。
