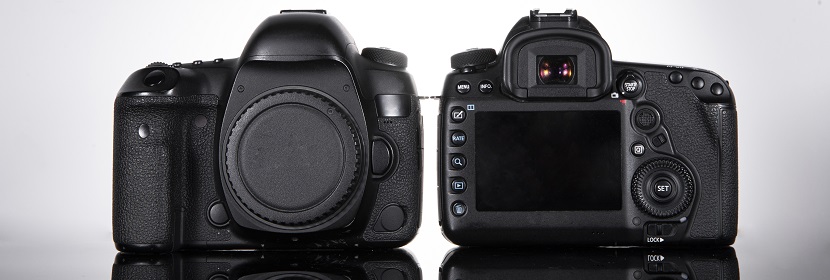

照相机冲击试验

照相机冲击试验是评估相机产品在运输和使用过程中承受瞬态冲击载荷能力的核心检测项目。照相机属于精密光学电子产品，内部包含光学镜片、图像传感器、快门机构和电路板等精密组件。运输过程中的意外冲击、使用中的碰撞都可能导致相机出现外壳开裂、镜片位移、传感器损坏和功能失效。冲击试验通过在实验室中模拟并强化瞬态冲击环境，评估照相机的抗冲击性能，为产品结构设计和包装验证提供数据支撑。

一：冲击试验目的

冲击试验与碰撞试验和振动试验的核心区别在于应力特征。冲击试验施加的是单次或少量次数的非重复性瞬态高加速度脉冲，其特点是峰值加速度高、持续时间短。碰撞试验施加的是多次重复性的机械碰撞，振动试验施加的是连续周期性的激励。照相机冲击试验的目的在于暴露产品结构的机械薄弱环节，评估相机在冲击后的功能保持能力和结构完整性。

照相机冲击试验的评价对象包括相机的外壳结构、内部安装件、电路板焊点、连接器和光学系统。冲击导致的主要失效模式包括外壳开裂或变形、内部元器件脱落或位移、焊点开裂、连接器松脱和光学元件位移导致成像质量下降。

工程师在检测实践中发现，照相机冲击试验中最容易被忽视的问题是试样安装方式对试验结果的影响。相机通过夹具固定在冲击试验台面上，夹具的刚性和共振特性直接影响传递到试样的冲击能量。刚性不足的夹具会吸收部分冲击能量，导致试样实际承受的冲击强度低于设定值。建议在试验前对夹具进行冲击响应检查，确认夹具的传递特性符合试验要求。

另一个值得关注的实践问题是银盐胶片照相机与数码照相机的严酷等级差异。JB/T 13702.3-2019对两类相机规定了不同的冲击试验参数，银盐胶片照相机的峰值加速度为500gn，脉冲持续时间为3ms；数码照相机的峰值加速度为150gn，脉冲持续时间为11ms。两类相机的结构特点和敏感机理不同，试验方案设计时应根据产品类型选择对应的严酷等级。

二：试验条件与方法

峰值加速度与脉冲持续时间

JB/T 13702.3-2019规定了照相机冲击试验的严酷等级，由峰值加速度和标称脉冲持续时间的组合确定。银盐胶片照相机的峰值加速度为500gn（50gn），脉冲持续时间为3ms，速度变化量为0.95m/s；数码照相机的峰值加速度为150gn（15gn），脉冲持续时间为11ms，速度变化量为1.0m/s。试验时根据产品类型选择合适的严酷等级。

脉冲波形

照相机冲击试验采用半正弦波脉冲。JB/T 13702.3-2019规定试验时冲击试验机应能产生与“标称脉冲线”相类似的半正弦波冲击脉冲，实际冲击脉冲波形应限制在标准规定的容差范围内。半正弦波是正弦波的半个周期，其能量分布特征与实际冲击过程较为接近。

冲击方向与次数

冲击试验通常在三个正交轴向分别进行，每个方向施加规定次数的冲击。对于有方向标记的样品，只测试其规定方向。试验过程中应对试样进行外观检查和功能性能测试，记录与初始数据的差异。

三：相关标准

JB/T 13702.3-2019是照相机冲击试验的核心行业标准，于2019年12月24日发布，2020年10月1日实施，代替了JB/T 8250.8-1999。标准规定了银盐胶片照相机、数码照相机等产品的冲击试验方法，照相镜头和照相器材等产品也可参照使用。GB/T 2423.5-2019为电工电子产品冲击试验提供了方法参照。检测方案设计时，应依据JB/T 13702.3-2019执行。

四：试验流程

1. 试样准备：按产品标准规定准备试样，记录初始外观和功能性能，包括成像质量、变焦功能和快门响应等。
2. 状态调节：将试样在标准实验室环境下调节规定时间。
3. 夹具设计与安装：根据相机的形状和尺寸设计专用夹具，确保夹具的刚性足够且共振频率远离冲击试验的有效频率范围。将试样牢固安装在冲击试验台上。
4. 试验条件设定：根据相机类型设定峰值加速度、脉冲持续时间和脉冲波形。使用加速度传感器确认实际脉冲波形符合设定值。
5. 冲击实施：按设定的严酷度条件对试样施加冲击。试验过程中观察试样是否出现松动、位移或异常声响。
6. 功能性能检测：冲击试验后对试样进行外观检查和功能性能测试，包括成像质量、变焦功能和快门响应等，记录与初始数据的差异。
7. 报告出具：汇总试验条件、外观检查结果和功能性能测试数据，出具检测报告。

五：第三方试验服务

照相机冲击试验对试验设备的脉冲波形控制精度和加速度测量准确性有较高要求。冲击试验台需能够稳定产生规定的半正弦波脉冲，实际脉冲波形与理想波形之间的偏差应在标准允许范围内。专业检测机构会定期对冲击试验台进行校准。

第三方检测机构在照相机抗冲击评价方面的服务包括：按照JB/T 13702.3-2019进行冲击试验；以及试验前后的外观检查和功能性能测试。对于需要在冲击试验后评价内部焊点和紧固件状态的相机，还可结合X射线检测或拆解分析。

在检测方案设计方面，第三方机构可根据相机的类型和结构特点，建议合适的冲击严酷度等级和冲击方向。需要说明的是，冲击试验的结果主要用于产品间的相对比较和质量控制。

六：抗冲击评价

结构完整性评价

冲击试验后首先进行外观检查，重点关注外壳是否开裂或变形、镜筒是否移位、紧固件是否松动。使用扭矩扳手检查关键紧固件的扭矩值，定量评价紧固件松动程度。

功能性能评价

冲击试验后的功能性能测试是评价相机是否满足使用要求的核心环节。测试项目包括成像质量、变焦功能、快门响应、自动对焦和存储功能。工程师建议在试验前后使用相同的测试标板和测试条件进行对比测试。

光学系统评价

冲击试验可能引起光学镜片的位移或松动，导致成像质量下降。工程师建议在试验后使用分辨率测试卡评价光学系统的状态，必要时进行光轴偏移测量。

七：总结

照相机冲击试验是评估相机在瞬态冲击环境下可靠性的核心技术手段。JB/T 13702.3-2019是现行有效的核心行业标准，规定了银盐胶片照相机和数码照相机的冲击试验方法，银盐胶片照相机峰值加速度500gn、脉冲持续时间3ms；数码照相机峰值加速度150gn、脉冲持续时间11ms。银盐胶片照相机与数码照相机的严酷等级差异和夹具设计是影响试验结果的关键因素。结构完整性评价、功能性能评价和光学系统评价是核心评价内容。第三方检测机构在冲击试验设备校准、方案设计和数据分析方面的专业能力，可为照相机产品的质量验证和包装设计提供可靠支撑。
