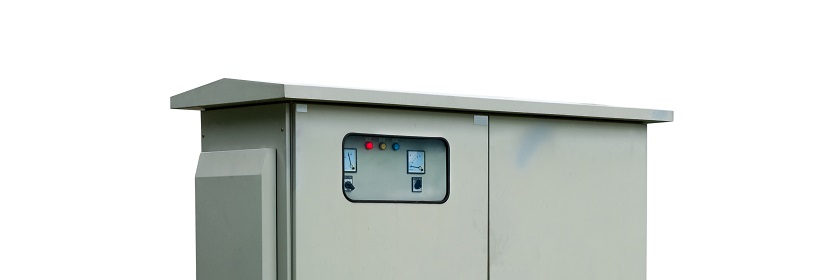

控制柜检测

控制柜是工业自动化系统和低压配电系统中集成电气控制元件、保护器件、接线端子及通信模块的核心设备载体，承担着电力分配、逻辑控制、保护联锁和人机交互等多重功能。从工厂产线的PLC控制柜到建筑楼宇的低压配电柜，从变频驱动柜到消防联动控制柜，控制柜的电气安全性能、结构防护能力和布线规范性直接关系到操作人员的人身安全和系统的可靠运行。在产品定型验证、出厂检验、工程验收及安全审查中，对控制柜进行系统化的电气安全、防护性能和功能验证检测，是确保设备安全合规投运的核心技术环节。

一、控制柜检测的重要性

控制柜内部集成了断路器、接触器、变频器、PLC、继电器、端子排及大量电缆，在运行中承受额定电流的热效应、短路电流的电动力冲击及环境因素的侵蚀。任何绝缘失效、接地不良、过热或防护缺陷都可能导致电击、火灾或设备损毁等严重后果。

检测的必要性体现在以下方面：

• 人身安全：控制柜是操作人员频繁接触的电气设备，绝缘和接地性能直接关系防电击保护的有效性。
• 法规合规：低压成套开关设备须满足GB 7251.1等强制性标准要求，机械设备的控制柜须满足GB 5226.1的安全要求。
• 出厂质控：制造商在每台控制柜出厂前进行例行检验，确保电气安全和功能正确。
• 工程验收：控制柜安装至现场后，需进行交接试验验证运输和安装未造成损伤。
• 在役安全评估：运行中的控制柜定期进行绝缘、温升和接地检测，预防绝缘老化和连接松动引发的事故。

行业实测观察

在检测实践中，一个高频安全隐患是控制柜内”强弱电布线分离”不达标。动力电缆（大电流）与信号电缆（PLC I/O、通信线）若未有效分离或交叉走线，会导致电磁干扰引起控制信号误动作。此外，部分控制柜在布线时电缆弯曲半径不足、端子压接不牢或线号标识缺失，这些问题在出厂检测中容易被忽视，但在长期运行中会导致接触电阻增大、发热甚至断路。建议在检测方案中增加布线规范性检查，而非仅关注电气参数。

二、主要检测项目

控制柜检测涵盖电气安全、防护性能、温升特性、布线质量及功能验证等多个维度：

电气安全性能

• 绝缘电阻：在主回路与外壳之间、各相之间施加规定直流电压（通常500 V或1000 V），测量绝缘电阻值（通常要求≥1 MΩ）。
• 耐压试验（介电强度）：在主回路与外壳之间施加规定交流高压（如2000 V或2500 V），保持1分钟，验证无击穿和闪络。
• 接地连续性：测量保护接地端子与所有可触及金属件之间的电阻（通常要求≤0.1 Ω），验证接地回路完整。
• 泄漏电流：（若适用）正常工作状态下的对地泄漏电流。

温升与载流性能

• 温升试验：在额定电流下运行至热平衡，测量母排连接点、断路器端子、电缆接头及柜体表面的温度。温升不得超过绝缘材料等级对应的限值。
• 短路耐受强度：（型式试验项目）验证柜体和母排在额定短路电流下的热稳定和动稳定能力。

防护性能

• 防护等级（IP）：按GB/T 4208验证柜体的防尘和防水能力（如IP54、IP65等）。
• 防触电保护：验证所有带电部件在正常操作和打开柜门后的防护状态（挡板、隔离距离等）。
• 机械强度：柜体和门的抗冲击能力，门锁和铰链的耐久性。

布线与接线质量

• 导线截面积与额定电流的匹配性。
• 端子压接质量（拉脱力测试）。
• 强弱电分离和走线规范性。
• 线号标识的完整性和正确性。
• 电缆弯曲半径和固定方式。

功能验证

• 各回路通断功能。
• 保护器件（断路器、熔断器、热继电器）的动作验证。
• 联锁和互锁功能。
• 指示灯、仪表及人机界面功能。

电磁兼容（若适用）

• 柜内变频器、开关电源等产生的电磁骚扰对控制信号的影响。
• 屏蔽和滤波措施的有效性。

三、相关标准

控制柜检测涉及的标准涵盖低压成套设备、机械电气安全及防护等级等领域：

在标准选用中，需区分控制柜的应用场景：用于低压配电系统的控制柜主要依据GB 7251.1；用于机械设备配套的控制柜主要依据GB 5226.1；用于特定行业（如船舶、矿山、防爆环境）的控制柜还需满足行业专用标准。在委托检测时，应明确控制柜的应用行业和安装环境，以确定适用的标准和检测深度。

四、检测流程

1. 委托受理与技术确认：明确控制柜类型（配电柜/控制柜/变频柜等）、额定参数（电压、电流、短路容量）、防护等级要求及检测目的（出厂检验、工程验收、在役检测）。确认适用标准。
2. 外观与结构检查：检查柜体外观、门锁、铰链、安装孔位及标识。检查内部元件安装牢固性、布线规范性及线号标识完整性。
3. 电气安全测试：按标准顺序执行绝缘电阻→耐压试验→接地连续性测试。耐压试验前需确认绝缘电阻合格。
4. 温升试验：（若需要）在额定电流下运行至热平衡（通常需数小时），使用热电偶或红外测温仪测量关键部位温度。
5. 防护等级测试：按GB/T 4208执行防尘和防水试验（视标称IP等级）。
6. 功能验证：逐回路验证通断、保护和联锁功能。
7. 数据整理与报告出具：汇总各项数据，对照标准限值判定，经审核后签发报告。

检测注意事项

控制柜的耐压试验是安全性最高的测试项目，操作时需严格遵守安全规程：试验前确认柜内无人员操作，试验期间设置安全警戒，试验后对试品充分放电。对于包含电子元件（如PLC、变频器、触摸屏）的控制柜，耐压试验前需将不耐压的电子元件断开或短接，避免高压损坏。建议在检测方案中明确哪些部件参与耐压测试、哪些需要隔离保护。

五、第三方检测服务

控制柜检测对高压试验设备、大电流源及防护等级测试设施有明确要求。选择第三方检测服务时，应关注以下要素：

• 耐压测试能力：具备满足被测控制柜额定绝缘电压要求的耐压测试仪（通常需覆盖至数千伏交流）。
• 大电流能力：温升试验和短路耐受测试需要大电流源，其容量应满足被测控制柜的额定电流和短路电流要求。
• 防护等级测试：具备标准防尘箱和防水试验设备（淋雨、喷水或浸水装置）。
• 大型样品处理：控制柜体积大、重量重，实验室需具备足够的场地空间和起重搬运能力。对于无法搬运的大型控制柜，应能提供现场检测服务。
• 报告认可度：用于工程验收或安全审查时，需确认报告被业主、监理或安全监管部门接受。

工程师提示：在控制柜的工程验收检测中，一个容易被忽视的环节是”运输后复测”。控制柜在运输过程中可能因振动导致螺栓松动、接线脱落或元件位移。建议在安装完成后、通电前进行绝缘电阻和接地连续性的复测，确认运输和安装未造成损伤。若复测数据与出厂数据存在明显偏差，应在通电前排查原因。

六、控制柜安全评价

控制柜的安全评价不能仅看耐压和绝缘是否”通过”，而需从绝缘体系完整性、热安全裕度、防护有效性及长期可靠性等维度综合判断。

绝缘体系的层次化评估

控制柜的绝缘体系包括主绝缘（带电部件对地）、相间绝缘及爬电距离/电气间隙。在评价中，应关注绝缘电阻值是否远高于最低要求（如要求≥1 MΩ，实测应在数十至数百MΩ），若仅勉强达标，提示绝缘可能存在受潮或污染风险。耐压试验后的绝缘电阻复测值若明显下降，提示绝缘在高压应力下存在薄弱点。

温升与热安全裕度

控制柜内的发热源包括母排电阻损耗、断路器触头电阻、电缆接头电阻及电子元件散热。在评价中，应关注最热点温度与绝缘材料耐温等级之间的裕度。若裕度不足（如B级绝缘允许130 ℃，实测已达120 ℃），在夏季高温或过载工况下可能超限。建议温升裕度不低于15至20 ℃。

防护等级与使用环境的匹配

控制柜的IP等级需与实际安装环境匹配。室内洁净环境IP20至IP30即可；户外或多尘环境需IP54以上；食品或制药行业冲洗区域需IP65以上。在评价中，应验证实际防护能力与标称等级一致，并关注门封条、电缆引入口和通风口的密封完整性。防护等级不足会导致灰尘、水汽或腐蚀性气体侵入，加速绝缘老化和元件腐蚀。

长期运行中的安全退化

控制柜在长期运行中面临绝缘老化、连接松动、密封条老化及元件性能退化等问题。在评价中，建议建立定期检测制度（如每年一次绝缘和接地检测），关注数据的趋势变化。若绝缘电阻呈逐年下降趋势或接地电阻逐渐增大，应安排预防性维护（如紧固连接、更换密封条、清洁绝缘表面）。

七、总结

控制柜检测是保障电气系统安全运行、满足法规要求和防止人身伤害事故的核心技术环节。从绝缘耐压、接地连续性到温升特性、防护等级和布线规范，每一项指标都对应着控制柜在实际运行中的具体安全风险。由于控制柜类型多样、应用场景各异，检测方案的制定需紧密结合产品标准、安装环境和行业安全要求。第三方检测通过标准化的试验方法、规范的操作流程和独立的安全判定，为出厂检验、工程验收和在役安全评估提供客观、可溯源的技术数据。在委托检测时，明确控制柜类型、额定参数、应用环境及检测目的，是获得有效安全评估结论的前提。
