接线板检测

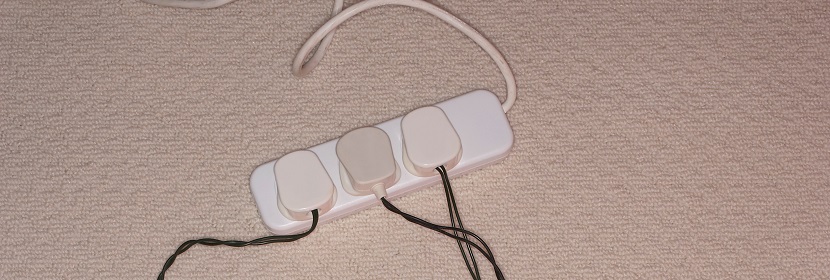

接线板（排插、插线板、插座延长线）是家庭和办公环境中最常用的电源分配设备，将墙壁插座的电源扩展为多个用电接口。作为承载大电流且长期通电的电气产品，接线板的导电连接可靠性、绝缘安全、过载保护及阻燃性能直接关系到用电安全——劣质接线板导致的接触不良发热、绝缘击穿和短路起火是家庭和办公场所电气火灾的常见原因。在CCC认证、产品质控、市场监督抽检及采购验收中，对接线板进行系统化的电气安全、插拔性能和阻燃性能检测，是保障消费者用电安全的核心技术环节。

一、接线板检测概述

接线板由插头、电源线、壳体、内部导体（铜排或导线）、插座模块及保护装置（若配备）组成。其质量取决于导体材质和截面积、接触簧片的弹性、绝缘材料的耐温和阻燃性能，以及装配工艺的可靠性。

检测的必要性体现在以下方面：

• CCC认证：接线板属于国家强制性认证（CCC）产品目录，须通过认证方可销售。
• 用电安全：接线板承载大功率电器（如电暖器、空调、电热水壶），接触不良或过载可能导致过热起火。
• 市场监督：市场监管部门对接线板实施常态化监督抽查，不合格产品面临召回和处罚。
• 产品质控：制造商在出厂前进行检测，确保批次产品的安全性和一致性。
• 采购验收：企业批量采购接线板后进行抽检，防止劣质产品进入办公或生产场所。

行业实测观察

在检测实践中，一个高频安全问题是接线板的”导体截面积不足”。部分产品为降低成本，使用截面积低于标准要求的内部导线或铜排，导致在额定电流下温升过高。标准通常要求接线板内部导体的截面积与额定电流匹配（如10 A产品导线截面积不小于1.0 mm²，16 A产品不小于1.5 mm²）。在检测中，除测量温升外，建议直接测量内部导体的截面积，因为温升测试可能因散热条件差异而掩盖导体不足的问题。

二、主要检测项目

接线板检测涵盖电气安全、插拔性能、过载保护、阻燃性能及结构安全等多个维度：

电气安全

• 绝缘电阻：带电部件与可触及金属件之间的绝缘电阻。
• 耐压（介电强度）：在带电部件与外壳之间施加规定交流高压（如1250 V或2000 V），保持1分钟，验证无击穿。
• 接地连续性：接地端子与所有可触及金属件之间的电阻（通常要求≤0.1 Ω）。
• 泄漏电流：正常工作状态下的对地泄漏电流。

温升与载流

• 温升试验：在额定电流（如10 A或16 A）下持续运行至热平衡，测量插头、插座、内部导体和外壳的温升。温升不得超过标准限值。
• 过载能力：（若适用）在1.1倍或1.25倍额定电流下的短期耐受。

插拔性能

• 插入力与拔出力：插头插入和拔出插座所需的力值，须在规定范围内（过小则接触不可靠，过大则使用不便）。
• 插拔寿命：在规定的插拔次数（如5000次或10000次）后，插拔力和接触性能仍满足要求。
• 接触电阻：插头与插座接触后的接触电阻。

过载与短路保护

• 过载保护：（若配备）过电流保护器的动作电流和动作时间。
• 短路耐受：内部短路时的安全表现（不产生火焰或熔融物喷出）。

阻燃性能

• 灼热丝试验：使用规定温度的灼热丝（如750 ℃或850 ℃）接触绝缘材料，验证不起燃或在规定时间内自熄。
• 针焰试验：模拟小火焰对绝缘材料的引燃性。
• 材料阻燃等级：绝缘材料的UL 94阻燃等级（通常要求V-0或V-1）。

结构与机械

• 外壳的机械强度和抗冲击。
• 插座孔的防触电保护（保护门/安全门）。
• 电源线固定和弯折耐久。
• 标识和说明的完整性。

USB接口（若配备）

• USB输出电压和电流精度。
• USB接口的插拔寿命。
• 过充和短路保护。

三、相关安全标准

接线板检测涉及的标准以插头插座安全标准为核心：

接线板在中国属于CCC强制性认证产品，认证检测依据GB 2099.1和GB 2099.7（对应IEC 60884系列）。2017年实施的”新国标”接线板增加了保护门（安全门）要求，提高了插孔的防触电保护。在委托检测时，应明确接线板的额定参数（电压、电流、插孔数量）和功能配置（是否带USB、是否带过载保护），以确定适用的标准和检测项目。

四、检测流程

1. 委托受理与技术确认：明确接线板类型、额定参数（电压、电流）、功能配置及检测目的（CCC认证、出厂检验、市场抽检、采购验收）。确认适用标准。
2. 外观与结构检查：检查外壳、标识、保护门、电源线及插头外观。测量内部导体截面积（必要时拆解）。
3. 电气安全测试：按标准顺序执行绝缘电阻→耐压试验→接地连续性→泄漏电流测试。
4. 温升试验：在额定电流下运行至热平衡（通常需数小时），使用热电偶测量各关键部位温升。
5. 插拔性能测试：使用插拔力试验机测量插入力和拔出力，执行规定次数的插拔寿命试验。
6. 阻燃测试：对绝缘材料执行灼热丝试验和/或针焰试验。
7. 保护功能测试：（若配备）验证过载保护和安全门功能。
8. 数据整理与报告出具：汇总各项数据，对照标准限值判定，经审核后签发报告。

检测注意事项

接线板的温升试验是安全检测中最关键的项目之一。试验时需将接线板放置在无通风的自然对流环境中（避免风扇或空调直吹），所有插孔均接入规定负载。试验时间通常需持续至温度稳定（连续1小时内温度变化不超过1 ℃）。此外，插拔寿命试验中，插拔速度和角度须按标准规定执行，过快或倾斜插拔会导致非正常的磨损模式。对于带USB功能的接线板，USB模块的电气安全需单独评估。

五、第三方检测服务

接线板检测涉及电气安全、机械测试、阻燃试验及插拔寿命等多个技术领域。选择第三方检测服务时，应关注以下要素：

• 电气安全测试：具备绝缘电阻测试仪、耐压测试仪、接地电阻测试仪及泄漏电流测量设备。
• 温升试验条件：具备大电流负载设备和温度采集系统，能够在无通风条件下进行长时间温升试验。
• 插拔测试设备：具备插拔力试验机和寿命测试设备，能够按标准速度和行程执行数千至数万次插拔。
• 阻燃测试：具备灼热丝试验仪和针焰试验仪。
• 认证资质：用于CCC认证的检测须在指定实验室进行。一般性检测可由具备CNAS/CMA资质的实验室提供。

工程师提示：在接线板的采购验收中，一个容易被忽视但极为重要的检查是”内部导体的材质和截面积”。部分劣质产品使用铝线或铜包铝线替代纯铜，或使用截面积不足的导线，在额定电流下会严重过热。建议在验收方案中增加内部导体材质确认（可通过电阻测量和截面观察初步判断）和截面积测量，而非仅做外部功能测试。

六、用电安全评价

接线板的安全评价不能仅看耐压和绝缘是否”通过”，而需从载流热安全、接触可靠性、阻燃防护及保护功能等维度综合判断。

温升与热安全裕度

接线板在额定电流下的温升是安全的核心指标。在评价中，应关注最热点温度与绝缘材料耐温等级之间的裕度。若温升接近限值（如标准要求≤45 K，实测43 K），在夏季高温或略有过载时可能超限。建议温升裕度不低于10至15 K。此外，多个大功率电器同时使用时，接线板各插孔的负载分配不均可能导致局部过热。

接触可靠性与插拔寿命

插座接触簧片的弹性是接触可靠性的关键。在评价中，应关注：初始插拔力是否在标准范围内；插拔寿命后插拔力的变化（若明显减小，提示簧片疲劳，接触电阻将增大）；接触电阻在寿命试验后是否显著增大。接触不良导致的发热是接线板起火的主要原因之一。

阻燃性能与火灾防护

接线板的绝缘材料在电气故障（如短路电弧）时可能被引燃。在评价中，灼热丝试验和针焰试验的结果直接反映材料的阻燃能力。好的绝缘材料应在接触高温或明火后不起燃，或在移开火源后短时间内自熄，且不产生滴落物引燃下方材料。阻燃等级不足是市场抽检中接线板不合格的常见原因。

保护门与防触电

新国标要求接线板插孔配备保护门（安全门），防止儿童用异物插入导致触电。在评价中，应验证保护门的有效性：单极插入（如用一根钉子插入一个孔）不应能打开保护门；两极同时插入（如正常插头）应能顺利打开。保护门的机械寿命也需评估——频繁使用后保护门是否仍能正常工作。

七、总结

接线板检测是保障消费者用电安全、满足CCC认证要求和防止电气火灾的核心技术环节。从温升、绝缘耐占到插拔寿命和阻燃性能，每一项指标都对应着接线板在实际使用中的具体安全风险。接线板作为量大面广的消费品，其质量直接关系到千家万户的用电安全。第三方检测通过标准化的安全测试方法、规范的温升和插拔试验以及独立的判定机制，为产品认证、市场监督和采购验收提供客观、可溯源的技术数据。在委托检测时，明确接线板类型、额定参数、功能配置及检测目的，是获得有效安全评估结论的前提。
