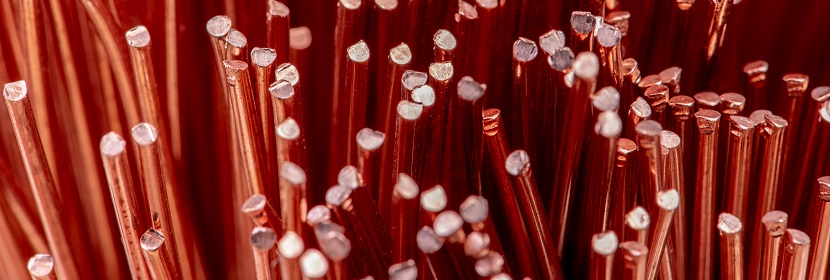

铜线检测项目、导电率与机械性能评估

铜线是电线电缆、电机绕组、变压器线圈、电子元器件引线及电力导体的核心导电材料，其导电率、机械强度、尺寸精度和表面质量直接决定电气产品的导电性能、载流能力和加工可靠性。从纯铜（紫铜）电工线到镀锡铜线，从铜合金线到超细漆包线用铜线，不同应用对铜线的纯度、导电率、强度和延展性有各自的要求。在铜线生产质控、线缆厂来料检验、电机绕组材料验收及质量仲裁中，对铜线进行系统化的导电性能、机械性能和尺寸精度检测，是确保导体材料满足使用要求的基础技术环节。

一、铜线检测的重要性

铜线的导电率直接影响电缆和绕组的电阻损耗——导电率每降低1%，同等截面的导体电阻增加约1%，在长距离输电和大电流应用中累积的能耗损失不可忽视。机械性能（抗拉强度和伸长率）决定铜线在拉丝、绞合、绕线和安装过程中的加工适应性。尺寸偏差则影响绝缘层厚度均匀性和装配配合。

检测的必要性体现在以下方面：

导电性能保障：验证铜线的电阻率和导电率满足标准要求，防止因铜材纯度不足或加工缺陷导致的导电性能下降。
加工适应性验证：抗拉强度和伸长率决定铜线在后续加工（拉丝、绞合、绕线）中是否断裂。
来料质量控制：线缆厂和电机厂对采购的铜线进行入厂检验，防止不合格材料进入生产线。
产品认证：电线电缆产品的认证检测中包含导体电阻和尺寸检测。
质量仲裁：供需双方对铜线质量产生争议时，提供独立的检测数据。

行业实测观察

在检测实践中，一个常见问题是”铜线导电率”与”铜材纯度”之间的关系被简化理解。导电率不仅取决于铜的化学纯度，还受晶粒结构、加工硬化程度和退火状态的显著影响。同一批铜材，冷拉后的导电率可能比退火后低2%至3%。此外，微量杂质（如磷、砷、锑）对导电率的影响远大于其含量比例所暗示的程度——0.01%的磷可使导电率降低约5%。建议在检测中同时测量导电率和进行成分分析，综合判断铜线质量。

二、主要检测项目

铜线检测涵盖导电性能、机械性能、尺寸精度、表面质量及化学成分等多个维度：

导电性能

直流电阻：测量规定长度铜线的直流电阻值，计算电阻率（Ω·mm²/m）。
导电率：以国际退火铜标准（IACS）为基准，计算导电率百分比。标准电工铜线导电率通常要求≥100% IACS（即电阻率≤0.017241 Ω·mm²/m，20 ℃）。
电阻温度系数：电阻随温度变化的系数，影响高温下的载流计算。

机械性能

抗拉强度：铜线在拉伸断裂前承受的最大应力（MPa）。
伸长率：断裂时的伸长百分比，反映延展性。退火铜线伸长率通常≥25%，冷拉铜线较低。
反复弯曲：（若适用）铜线在反复弯折后的断裂次数。
扭转：（若适用）铜线在扭转试验中的断裂圈数。

尺寸精度

线径：使用千分尺或激光测径仪测量直径，计算偏差（通常按GB/T 3953规定的公差）。
不圆度：同一截面最大直径与最小直径之差。
截面积：由直径计算或通过称重法验证实际截面积。

表面质量

表面有无划伤、氧化、毛刺、裂纹及异物附着。
（镀锡铜线）镀层厚度和均匀性。
（漆包线用铜线）表面光洁度和清洁度。

化学成分

铜含量：纯铜线通常要求Cu≥99.90%或99.95%。
杂质元素：氧、磷、硫、铁、铅、砷、锑等杂质含量。
（铜合金线）合金元素含量：如铜镁、铜银、铜锡合金中的合金元素比例。

工艺性能

可焊性：（镀锡铜线或需焊接的铜线）焊料润湿性。
退火性能：退火后的软化程度和导电率恢复。

三、相关标准

铜线检测涉及的标准涵盖产品规范、试验方法和导体要求：

标准编号	标准名称	适用说明
GB/T 3953	电工圆铜线	电工用圆铜线的产品标准（尺寸、性能、检验规则）
GB/T 3956	电缆的导体	电线电缆用导体的电阻和尺寸要求
GB/T 3048 系列	电线电缆电性能试验方法	导体电阻、绝缘电阻等电性能测试方法
GB/T 4909 系列	裸电线试验方法	裸电线（含铜线）的机械性能试验方法
GB/T 228.1	金属材料拉伸试验	抗拉强度和伸长率的通用测试方法
GB/T 5121 系列	铜及铜合金化学分析方法	铜及铜合金的化学成分分析
IEC 60028	国际退火铜标准（IACS）	铜导电率的国际基准

在标准选用中，电工圆铜线的产品要求主要依据GB/T 3953；电缆导体的电阻要求依据GB/T 3956；机械性能试验方法依据GB/T 4909和GB/T 228.1。对于特殊用途铜线（如镀锡铜线、铜合金线、超细线），可能还需参照专用产品标准或供需协议。在委托检测时，应明确铜线类型、规格、用途及适用的产品标准。

四、检测流程

委托受理与技术确认：明确铜线类型（纯铜/镀锡/合金）、线径规格、状态（硬态/软态/半硬态）及检测项目清单。确认适用标准和判定依据。
外观检查：在标准光源下目视检查铜线表面质量（氧化、划伤、毛刺等）。对于镀锡线检查镀层外观。
尺寸测量：使用千分尺或激光测径仪在规定位置测量线径，计算平均值、偏差和不圆度。
导电性能测试：
- 截取规定长度的试样，在20±1 ℃环境中恒温。
- 使用双臂电桥或微欧计测量直流电阻。
- 根据截面积和长度计算电阻率，换算为IACS导电率。
机械性能测试：使用万能试验机进行拉伸试验，测量抗拉强度和伸长率。试样标距和拉伸速度按标准规定。
化学成分分析：（若需要）使用光谱仪（如ICP-OES或火花直读光谱）分析铜含量和杂质元素。
数据整理与报告出具：汇总各项数据，对照标准限值判定，经审核后签发报告。

检测注意事项

铜线电阻测量对温度极为敏感。铜的电阻温度系数约为0.00393/℃，温度偏差1 ℃会导致电阻变化约0.4%。标准规定电阻测量应在20±1 ℃条件下进行，或测量后换算至20 ℃基准值。试样在测量前需在恒温环境中放置足够时间（通常不少于2小时）以达到热平衡。此外，电阻测量时试样的夹持方式应确保接触电阻不影响测量结果，通常使用四端子法（开尔文法）消除引线电阻影响。

五、第三方检测服务

铜线检测涉及电学测量、力学测试、精密测量及化学分析等多个技术领域。选择第三方检测服务时，应关注以下要素：

电阻测量设备：具备高精度双臂电桥或微欧计（分辨率优于0.1 μΩ），能够准确测量低电阻值。配备恒温环境或温度修正能力。
力学测试设备：具备万能试验机，量程覆盖铜线的拉断力（从超细线到粗规格），配备合适的夹具和引伸计。
尺寸测量：具备千分尺、激光测径仪或投影仪，精度满足铜线公差要求。
化学分析：具备光谱分析设备（如ICP、直读光谱），能够分析铜中微量杂质元素。
标准覆盖：熟悉GB/T 3953、GB/T 3956及GB/T 3048等标准的测试方法和判定要求。

工程师提示：在铜线的来料检验中，一个有效的快速筛查方法是”电阻-线径联合检测”。若电阻合格但线径偏小，可能提示截面积不足（线径偏差被导电率偏高所掩盖）；若线径合格但电阻偏高，则提示铜材纯度或退火状态有问题。两者联合分析比单独看任一指标更能发现潜在质量问题。建议在来料检验方案中同时测量电阻和线径，并计算实际电阻率。

六、铜线质量评价

铜线的质量评价不能仅看导电率是否达标，而需从导电性能、机械性能、尺寸一致性和材料纯度等维度综合判断。

导电率与铜材品质

导电率是铜线最核心的性能指标，直接反映铜材的纯度和加工质量。在评价中，应关注：导电率是否满足标准要求（电工铜线通常≥100% IACS）；批次间的导电率一致性（标准偏差）；导电率与线径规格的关系（细线因拉丝加工硬化，导电率可能略低于粗线）。若导电率偏低，可能原因是铜材含杂质（尤其是磷、砷）、退火不充分或冷加工过度。

机械性能与加工适应性

铜线的抗拉强度和伸长率决定了其在后续加工中的表现。在评价中，应关注：抗拉强度是否满足拉线和绞合工艺要求（强度过低易断线）；伸长率是否满足绕线和弯折要求（伸长率过低会导致弯折断裂）。硬态铜线强度高但延展性差，软态铜线延展性好但强度低，半硬态介于两者之间。选材时应根据加工工艺选择适当状态。

尺寸精度与绝缘配合

铜线直径的精度直接影响绝缘层厚度的均匀性和电缆成品的尺寸。在评价中，应关注：线径偏差是否在标准公差范围内；不圆度是否过大（影响绝缘挤出均匀性）；批次间的尺寸一致性。对于漆包线用铜线，表面光洁度和清洁度也至关重要——表面缺陷会导致漆膜厚度不均或附着力下降。

表面质量与后续工艺

铜线表面状态影响绝缘附着力、焊接质量和外观。在评价中，应关注：有无氧化（影响焊接和绝缘附着）、划伤（应力集中点）、油污（影响绝缘附着力）。对于镀锡铜线，镀层厚度和均匀性影响焊接可靠性和防氧化能力。镀层过薄则防氧化不足，过厚则影响线径和柔韧性。

七、总结

铜线检测是保障导电材料品质、满足电气产品性能要求和确保加工可靠性的基础技术环节。从导电率、抗拉强度到线径精度和表面质量，每一项指标都对应着铜线在电气应用和加工过程中的具体性能表现。由于铜线类型多样（纯铜、镀锡、合金）和应用场景各异（电缆、电机、电子），检测方案的制定需紧密结合产品标准、用途要求和加工工艺。第三方检测通过精密的电学测量、规范的力学测试和独立的成分分析，为生产质控、来料验收和质量仲裁提供客观、可溯源的技术数据。在委托检测时，明确铜线类型、规格、状态及检测项目，是获得有效质量评估结论的前提。
