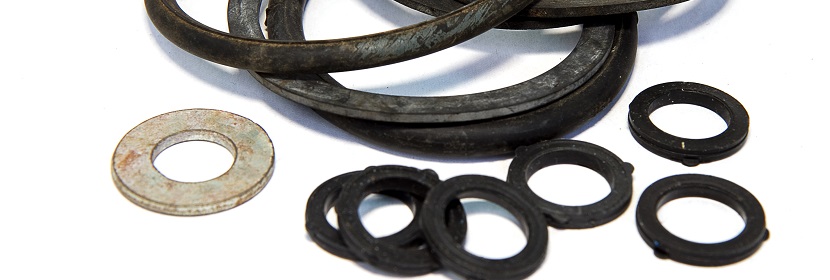

密封垫片高温抗压强度试验

密封垫片安装在法兰、设备连接面及管路接口之间，通过螺栓预紧形成密封比压。在高温工况中，垫片不仅需要维持密封，还必须承受持续压缩载荷和温度作用。如果材料在高温下发生过度软化、压溃、开裂或结构破坏，可能造成预紧力下降甚至密封失效。高温抗压强度试验用于评价垫片在规定温度下抵抗压缩破坏的能力。

一：高温抗压试验目的

垫片在室温下具有较高抗压能力，并不意味着在高温环境中仍能保持相同性能。高温可能引起橡胶、纤维、粘结剂、石墨或复合结构的热软化、氧化和结构变化。

• 评价高温抗压能力：确定垫片在规定温度下能够承受的压缩载荷水平。
• 识别压溃风险：观察高载荷条件下材料是否发生挤出、碎裂或明显结构破坏。
• 比较材料体系：评价石墨、纤维增强、非石棉及复合垫片高温性能差异。
• 支持法兰设计：为确定合理装配应力和垫片工作范围提供数据。
• 评价温度影响：比较室温与不同高温条件下的抗压能力变化。

高温抗压强度与压缩率、回弹率、蠕变松弛和密封性属于不同性能参数。一个垫片即使具有较高抗压强度，也仍可能因为长期蠕变或密封应力不足而发生泄漏。

二：试验条件与方法

高温压缩加载

按照规定尺寸制备垫片试样，将试样置于能够控制温度和压缩载荷的试验装置中。在达到规定温度后，按照标准程序施加逐级或规定方式的压缩载荷。

规定温度保持

试样需要在目标温度下达到规定热稳定状态，使整个受压区域充分受热。温度控制和保持时间会影响材料软化程度和最终压缩表现。

压缩破坏判断

随着压缩载荷增加，观察试样是否出现突然厚度下降、边缘挤出、开裂、破碎或无法继续保持结构完整等现象，并依据标准确定高温抗压强度。

试验需要能够在规定高温环境下施加压缩载荷并测量试样状态的高温力学测试装置。具体温度、载荷程序及破坏判定应依据执行标准和垫片材料类型确定。

三：相关标准

GB/T 22307-2008目前仍为现行国家标准，其采用ASTM F1574相关方法体系。2025年已启动该标准修订计划，因此具体项目实施时应关注客户指定版本和最新技术文件。

四：试验流程

1. 确认垫片类型：记录材料组成、厚度、密度及实际使用温度。
2. 确定测试条件：明确执行标准、目标温度和压缩加载程序。
3. 制备试样：按照标准尺寸切取完整、无明显缺陷的垫片试件。
4. 测量尺寸：记录初始厚度和受压面积。
5. 安装试样：将试样居中置于规定压缩装置中。
6. 升温：按照规定程序达到目标试验温度。
7. 保温稳定：在规定时间内保持温度，使试样达到稳定状态。
8. 施加压缩载荷：按照标准程序逐步提高压缩应力。
9. 观察破坏：记录压溃、挤出、裂纹、破碎及异常厚度变化。
10. 确定结果：依据标准计算或判定高温抗压强度。

高温试验结束后的外观状态具有重要参考价值。材料发生边缘挤出和整体压碎可能代表不同的失效机制，应在报告中明确记录。

五：第三方试验服务

第三方密封垫片高温抗压强度试验可用于石化、电力、机械设备、管道和高温法兰连接所用垫片材料研发及质量评价。

• 规定温度高温抗压强度；
• 多温度抗压性能对比；
• 不同厚度垫片比较；
• 不同材料体系抗压性能；
• 最大压缩应力评价；
• 高温后外观和结构破坏分析；
• 不同批次材料一致性比较；
• 高温抗压与密封、压缩回弹性能联合分析。

实际法兰工况还涉及蠕变松弛、温度循环和介质压力，因此重要密封系统宜将高温抗压性能与高温密封性等项目配套评价。

六：高温密封性能评价

垫片高温密封性能不能只依靠抗压强度推断。抗压强度解决的是材料是否容易被压溃的问题，而实际密封还需要垫片在长时间高温作用后持续保持足够接触应力。

七：总结

密封垫片高温抗压强度试验用于评价垫片在规定高温和压缩载荷下抵抗压溃与结构失效的能力。测试需要准确控制温度、保温时间、压缩应力和试样尺寸，并结合挤出、开裂和破碎状态分析。用于实际密封设计时，还应与回弹、蠕变松弛及高温密封性能共同评价。
