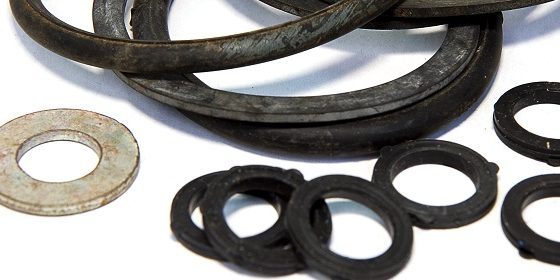

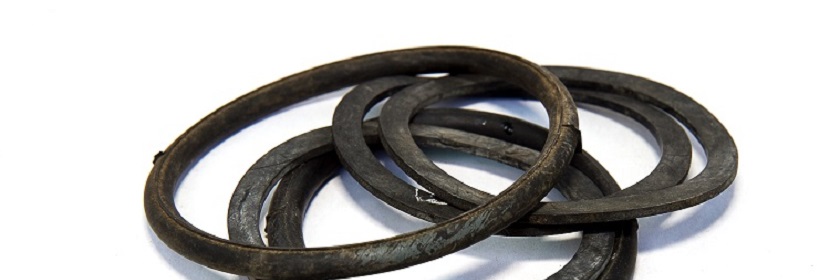

石化装置中的法兰连接在开停车过程中经历温度变化，密封垫片在高温下承受螺栓预紧力和介质压力的共同作用。温度升高会降低垫片材料的抗压强度，增大挤出变形风险，可能导致密封面失去接触压力而发生泄漏。高温抗压试验通过测定垫片材料在高温下的抗压特性，评价其高温密封适用性。本文围绕该试验的检测对象、条件方法、标准依据、实施流程和评价方法展开说明。
一：高温抗压试验意义
密封垫片的高温抗压强度是评价垫片在高温法兰连接中可靠性的关键指标。垫片在服役中承受的载荷来自两个方面：螺栓预紧产生的压缩载荷和介质压力产生的轴向推力。温度升高时，垫片材料的屈服强度下降，在持续载荷作用下可能发生蠕变和挤出变形。
挤出变形导致垫片厚度减薄，螺栓预紧力松弛，密封面接触压力下降，最终可能引发泄漏。该试验适用于非金属垫片材料的抗压特性评价，涵盖橡胶、石棉橡胶板、柔性石墨、聚四氟乙烯等矩形截面垫片材料。试验结果为法兰连接设计中的垫片选型和螺栓预紧力确定提供技术依据。
二：试验条件与方法
GB/T 22307-2008规定了高温下垫片材料抗压特性的测定方法。试验在150℃下进行，对从垫片材料上切下来的试样在指定时间内施加垂直于其表面不同的应力，测定试样受压前后厚度以及表面形状的变化。
试样制备与厚度测量
试样从垫片材料上裁切，截面形状为矩形。试验前测量试样的初始厚度和平面尺寸。工程师建议在试样升温至150℃并达到热平衡后测量热态厚度，而非仅测量常温厚度。部分材料在升温过程中因热膨胀导致的厚度增加可能掩盖随后的挤出变形，导致变形量的计算偏差。
应力施加与屈服应力判定
在指定时间内对试样施加垂直于其表面的不同应力水平。通过绘制不同应力下试样变形百分比图形，确定材料厚度不再减少或不被挤出时的屈服应力。这一屈服应力即表征材料在150℃下的抗挤出能力，数值越高表明材料在高温法兰连接中的承载能力越强。
| 参数 | 条件 |
|---|---|
| 试验温度 | 150℃ |
| 试样类型 | 矩形截面垫片材料 |
| 载荷方向 | 垂直于试样表面 |
| 评价指标 | 厚度变化、屈服应力 |
三：相关标准
密封垫片高温抗压试验的核心标准为GB/T 22307-2008《密封垫片高温抗压强度试验方法》，该标准于2008年8月20日发布，2009年4月1日实施，由全国非金属矿产品及制品标准化技术委员会（TC406）归口，主管部门为中国建筑材料联合会。标准等同采用ASTM F 1574-03a《高温下垫片的抗压强度试验方法》。2025年7月的复审结论为继续有效，修订计划20256910-T-609正在起草中。
垫片材料压缩回弹率试验方法依据GB/T 20671.2-2026《非金属垫片材料分类体系及试验方法 第2部分：垫片材料压缩回弹率试验方法》，该标准规定了垫片材料压缩回弹率试验的试验设备、试验样品和试验程序，适用于制造垫片的材料。
GB/T 22307-2008侧重高温条件下的抗压强度和耐挤出特性评价，GB/T 20671.2侧重常温条件下的压缩回弹率评价。两者结合使用可以覆盖垫片材料在不同温度条件下的压缩性能评价。对于需要评价高温压缩回弹性能的场景，可参照GB/T 20671系列标准中的高温试验条款。
四：试验流程
高温抗压试验的实施需要控制温度稳定性、载荷施加精度和试样厚度测量的准确性。以下步骤覆盖从方案确认到报告输出的主要环节。
- 方案确认与试样制备。根据垫片材料类型确定试验条件，从垫片材料上裁切符合标准要求的矩形截面试样。
- 初始测量。测量试样的初始厚度和平面尺寸，记录表面状态。试样安装于试验装置中。
- 升温与热平衡。将试验装置升温至150℃并保持温度稳定，使试样达到热平衡状态。
- 载荷施加与数据记录。在指定时间内对试样施加不同应力水平的载荷，记录每个应力水平下的厚度变化和表面形状变化。
- 数据处理与屈服应力确定。绘制不同应力下试样变形百分比图形，确定材料厚度不再减少时的屈服应力。
- 报告编制。记录试验条件、过程数据和计算结果，给出高温抗压强度判定结论。
五：第三方试验服务
高温抗压试验对试验装置的载荷精度和温度均匀性有较高要求。工程师在承接试验时，需要关注试样制备的规范性和垫片材料各向异性对结果的影响。
垫片材料各向异性的处理
部分垫片材料如柔性石墨和纤维增强复合材料具有各向异性，沿不同方向裁切的试样在高温下的抗压行为可能存在差异。工程师建议根据垫片在法兰中的实际受力方向确定试样的裁切方向，对于各向异性明显的材料，宜从不同方向裁切试样进行对比测试，而非仅测试单一方向。
载荷施加的阶梯式设计
屈服应力的确定依赖于多个应力水平下的变形数据。工程师在方案设计时，建议根据材料的预估强度确定载荷阶梯，阶梯跨度过大可能导致屈服点被遗漏，跨度过小则增加试验时间和成本。对于聚四氟乙烯等低强度材料，起始载荷宜从较低值开始，避免首个载荷即导致试样过度挤出而无法获得完整变形曲线。
六：高温密封评价
高温密封评价需要从抗压强度、挤出变形量和密封保持能力三个维度进行。抗压强度通过高温下的屈服应力评价，反映材料在高温下的承载能力。挤出变形量通过试验前后试样平面尺寸的变化评价，反映材料的耐挤出特性。密封保持能力需结合压缩回弹率数据，评价垫片在高温压缩后的回弹恢复能力。
高温抗压强度数据不能单独作为垫片选型的唯一依据。垫片的密封性能还取决于螺栓预紧力、法兰刚度和介质压力等多个因素。对于高温高压工况，建议将高温抗压试验与压缩回弹率试验、蠕变松弛试验组合使用，全面评估垫片在实际工况中的密封可靠性，并将试验数据反馈到法兰连接设计计算中。
七：总结
密封垫片高温抗压试验是评价垫片高温适用性的关键项目。企业应关注试样制备的规范性和热态厚度测量的准确性，在评价中结合抗压强度、挤出变形量和压缩回弹率进行综合判断。将高温抗压试验纳入垫片选型和来料质量控制流程，有助于降低高温法兰连接的泄漏风险。
