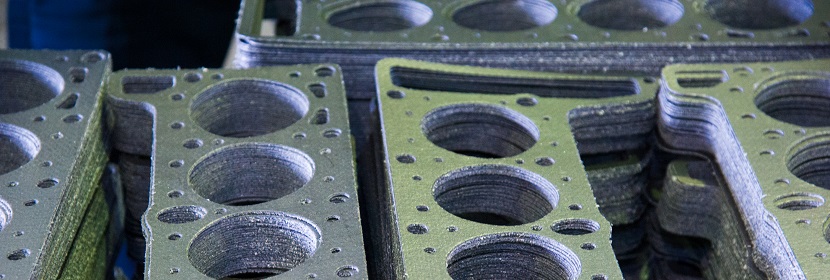

层压复合垫片材料压缩回弹试验

层压复合垫片通常由两种或多种不同性质的材料复合形成，通过材料层间组合兼顾密封、强度、耐介质和机械稳定性。垫片安装到法兰连接结构后，需要在螺栓预紧力作用下产生一定压缩，使材料填充法兰表面的微观不平度，同时在载荷变化、温度波动或连接结构发生微小位移时保持必要的回弹能力。压缩率和回弹率因此成为评价层压复合垫片材料短时机械响应的重要指标。

一：压缩回弹试验概述

压缩回弹试验是在规定条件下对垫片材料施加压缩载荷，测量其受压前、受压后以及卸载后的厚度变化，从而计算压缩率和回弹率。

压缩率反映材料在规定载荷下被压缩的程度。材料具有适当压缩性，有助于在安装预紧过程中适应法兰表面粗糙度和微小形状偏差。

回弹率反映材料在解除部分或全部规定压缩载荷后恢复厚度的能力。较稳定的回弹性能有利于垫片在连接结构发生热胀冷缩、载荷波动或微量位移时继续保持接触压力。

对于层压复合结构，压缩和回弹行为不仅取决于单层材料本身，还受到层间结合、增强层结构、基材厚度和复合工艺影响。因此，该试验常用于：

• 层压复合垫片材料研发；
• 不同材料组合方案比较；
• 不同厚度和复合结构对比；
• 生产批次一致性控制；
• 原材料或供应商变更验证；
• 密封系统选材基础评价。

二：试验方法

试验通过精确测量垫片材料在不同载荷阶段的厚度变化计算压缩率和回弹率。测试时应确保试样尺寸、加载面积、接触表面状态和厚度测量方式符合标准要求。

1. 初始厚度测量

试验前在规定预载条件下测量试样初始厚度。预载的作用是建立统一测量基准，并减少试样表面微小起伏对结果的影响。

2. 压缩阶段

在标准规定条件下增加载荷，使层压复合垫片达到规定压缩状态。加载过程中，各材料层发生弹性变形、孔隙压实以及一定程度的结构调整，厚度相应减小。

3. 压缩后厚度测量

在规定载荷及保持条件下测得压缩状态厚度。初始厚度与压缩状态厚度之差用于评价材料压缩能力。

4. 回弹阶段

按照标准要求解除或降低载荷，再次测量试样厚度。材料能够恢复的厚度反映其短时弹性恢复能力。

5. 结果计算

压缩率通常根据加载前后的厚度减少量与初始有效厚度关系计算；回弹率则根据卸载后恢复厚度与压缩量之间的关系计算。具体公式及载荷条件应按照执行标准确定。

三：相关标准

层压复合垫片材料压缩回弹试验可依据GB/T 30709-2014《层压复合垫片材料压缩率和回弹率试验方法》开展，该标准针对层压复合垫片材料的压缩性和恢复性能建立了专门的试验方法。对应国际测试方法还可参考ASTM F806系列。

对于普通非金属垫片材料，可根据材料类别参考GB/T 20671.2相关方法。该标准主要针对非金属垫片材料的短时压缩率和回弹率测试；层压复合垫片应优先根据其结构类型选择专门适用的方法。

试验方法选择时需要明确“层压复合垫片”和普通均质片状垫片之间的结构差异，避免因方法不适用导致结果缺乏可比性。

四：试验流程

1. 确认材料结构：了解基材、增强层、金属层或其他复合层组成及样品厚度。
2. 确定执行标准：根据材料类型、客户规范和产品用途确定GB/T或ASTM方法。
3. 制备试样：按照标准要求裁取规定尺寸的样品，避免边缘分层、毛刺和异常压痕。
4. 状态调节：在规定环境条件下对样品进行调节。
5. 测量初始厚度：在规定预载下建立初始厚度基准。
6. 施加压缩载荷：按标准要求加载并保持规定条件。
7. 记录压缩厚度：获取材料在规定压力下的厚度变化。
8. 卸载并测量：按规定程序降低或解除载荷，记录恢复厚度。
9. 计算压缩率和回弹率：依据标准公式完成数据处理。
10. 结果分析：与产品指标、历史批次或对比材料进行评价。

对于研发项目，可对不同材料层组合、不同厚度和不同制造工艺设置平行组，通过同一试验条件识别复合结构对压缩回弹性能的影响。

五：第三方试验服务

第三方层压复合垫片压缩回弹试验可为密封材料研发、入厂检验、供应商评估、材料替换及产品异常分析提供独立数据。测试重点不是单纯读取厚度，而是保证载荷、测量基准、样品结构和数据处理方法符合相应标准。

可根据需求开展：

• 层压复合垫片压缩率测试；
• 层压复合垫片回弹率测试；
• 不同材料层组合对比；
• 不同厚度样品对比；
• 不同生产批次一致性评价；
• 材料变更前后性能验证；
• 压缩回弹与密封性能联合分析。

试验通常需要采用能够稳定施加规定载荷并进行精确厚度测量的压缩测试系统，加载部件、接触面和位移测量部分应满足执行标准要求。对于不同标准，压头结构、预载、主载荷及结果计算方式可能不同，应依据具体方法配置。

六：密封回弹评价

压缩率和回弹率是垫片密封性能评价的重要基础参数，但两者不能直接等同于泄漏率。真正的密封可靠性还受到法兰刚度、螺栓载荷、介质压力、表面粗糙度、温度和材料蠕变松弛等因素影响。

1. 压缩率与初始密封

垫片安装时需要通过压缩适应法兰表面的微观凹凸。压缩率过低时，材料可能难以充分填充局部表面缺陷；压缩量过大又可能带来材料过度压实、局部损伤或厚度稳定性问题，因此需要结合材料设计和规定限值判断。

2. 回弹率与载荷补偿

法兰系统在温度变化或运行过程中可能发生微小位移。垫片具有适当回弹能力时，可以在一定程度上补偿接触面间距变化，有利于保持接触压力。

3. 层间结构的影响

层压复合垫片由多层材料共同承载。某一层过软、层间结合不足或增强层结构不均匀，都可能改变压缩曲线和回弹表现。因此出现异常数据时，应结合材料断面、层间结合状态和生产工艺进一步分析。

4. 建议联合评价项目

• 密封性或泄漏测试；
• 蠕变松弛性能；
• 耐介质性能；
• 拉伸性能；
• 高温压缩性能；
• 厚度和密度一致性。

通过压缩回弹与上述项目组合，可以更准确地判断垫片在真实密封连接中的使用潜力。

七：总结

层压复合垫片材料压缩回弹试验通过测量材料在加载、压缩和卸载过程中的厚度变化，获得压缩率和回弹率，用于评价复合垫片的短时可压缩性与恢复能力。对于密封材料研发和质量控制，应优先按照层压复合结构适用的标准确定测试条件，并结合密封性、蠕变松弛、耐介质等项目进行综合评价，而不宜仅凭单一压缩率或回弹率判断最终密封效果。
