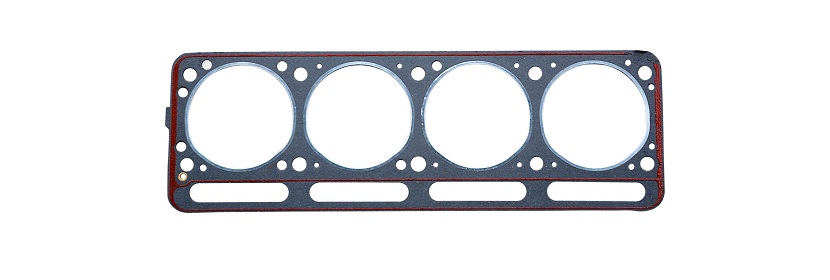

非金属垫片材料耐久性试验

非金属垫片材料耐久性试验是评估软木垫片等非金属密封材料在液体介质和高温油环境中抵抗胶结物散解能力的核心检测方法。非金属垫片广泛应用于管道法兰、机械设备密封系统，在服役过程中接触各种液体介质和高温油品。胶结物耐久性不足的垫片在液体浸泡或高温油环境中可能发生散解、软化和强度下降，导致密封失效和泄漏。耐久性试验通过模拟垫片在实际使用中可能接触的介质条件，评估垫片材料的耐久性能，为材料选型和产品质量控制提供数据支撑。

一：耐久性试验目的

非金属垫片材料耐久性试验的核心目的是测定含软木材料的胶结物在液体介质和高温油环境中的耐久性能。GB/T 20671.9-2006《非金属垫片材料分类体系及试验方法 第9部分：软木垫片材料胶结物耐久性试验方法》规定本试验方法规定了测定含软木材料的胶结物耐久性的三种方法。该标准于2006年12月7日发布，2007年7月1日实施，2024年8月23日复审结论为继续有效。

耐久性试验的目的可从多个层面理解。在产品研发阶段，耐久性试验可帮助工程师评价不同胶结剂配方和软木颗粒级配对垫片耐久性能的影响。在产品质量控制阶段，耐久性试验是验证批次产品一致性的有效手段。在工程选型阶段，耐久性数据是选择适合特定介质环境的垫片材料的重要依据。

工程师在检测实践中发现，非金属垫片材料耐久性试验中最容易被忽视的问题是试样状态调节的规范性。GB/T 20671.9-2006规定试验前将试样放在温度21℃至30℃、相对湿度50%至55%的具有空气循环的容器或房间内调节至少46小时。检测经验表明，状态调节不充分的试样，其含水率偏离平衡状态，可能导致液体浸泡试验中胶结物的散解程度测量值偏高或偏低。建议在试验报告中记录状态调节的条件和持续时间。

另一个值得关注的实践问题是油漂浮试验的温度控制精度。标准要求将盛有75mL ASTM 1号油的金属容器放在循环热风烘箱中加热到100℃，待油温达到100℃后将三块试样放到油中，保持该试验温度2小时。油温的波动会直接影响胶结物的软化和散解速率，工程师建议在试验过程中使用经过校准的温度计监测试验温度。

二：试验条件与方法

试样状态调节

试验前将试样放在温度21℃至30℃、相对湿度50%至55%的具有空气循环的容器或房间内调节至少46小时。状态调节的目的是使试样达到平衡含水率，确保试验结果的稳定性和可比性。

液体浸泡试验

GB/T 20671.9-2006规定了液体浸泡试验方法。将三块试样放到烧瓶里的液体中，试验3小时后，检查试样是否出现任何散解的现象。试验液体根据产品标准确定，可选用水、酸、碱或有机溶剂等。

油漂浮试验

油漂浮试验将75mL ASTM 1号油置于金属容器内，将盛油的容器放在循环热风烘箱中加热到100℃。待油温达到100℃后，将三块试样放到油中，保持该试验温度2小时。试验终了时，检查试样是否出现散解、软化或强度下降等现象。

三：相关标准

GB/T 20671.9-2006是软木垫片材料胶结物耐久性试验的核心国家标准，由全国非金属矿产品及制品标准化技术委员会归口，主管部门为中国建筑材料联合会。标准等同采用ASTM F148-02，规定三种胶结物耐久性试验方法。GB/T 20671.5-2020规定了蠕变松弛率试验方法。检测方案设计时，应依据GB/T 20671.9-2006执行。

四：试验流程

1. 试样制备：从同一批次非金属垫片材料中裁取规定尺寸的试样，每组不少于3块。
2. 状态调节：将试样放在温度21℃至30℃、相对湿度50%至55%的具有空气循环的容器或房间内调节至少46小时。
3. 液体浸泡试验：将三块试样放到烧瓶里的液体中，试验3小时后检查试样是否出现散解现象。
4. 油漂浮试验：置75mL ASTM 1号油于金属容器内，加热到100℃后将三块试样放到油中，保持2小时后检查试样状态。
5. 结果评价：检查试样是否出现散解、软化、强度下降等现象，记录试验结果。
6. 报告出具：汇总试验条件、试验时间和试验后检查结果，出具检测报告。

五：第三方试验服务

非金属垫片材料耐久性试验对试验设备的温度控制精度、液体介质的纯度和试样状态调节条件的稳定性有较高要求。专业检测机构会定期对试验设备进行校准。

第三方检测机构在垫片寿命评价方面的服务包括：按照GB/T 20671.9-2006进行液体浸泡试验和油漂浮试验；按照GB/T 20671.5-2020进行蠕变松弛率试验；以及试验后的散解、软化和强度变化评价。对于需要全面评价垫片性能的场合，还可提供压缩回弹试验和耐介质性能试验等服务。

在检测方案设计方面，第三方机构可根据垫片类型和应用场景，建议合适的试验液体和试验条件。需要说明的是，耐久性试验的结果主要用于材料间的相对比较和质量控制。

六：垫片寿命评价

胶结物散解评价

胶结物散解是评价非金属垫片耐久性能的核心指标。试验后检查试样是否出现散解、脱落或分层现象。工程师建议在评价报告中记录散解的位置、程度和形态，并保留试验前后的高清对比照片。

软化与强度变化评价

油漂浮试验后垫片材料的软化程度和强度变化是评价其耐油性能的重要指标。工程师建议在评价报告中记录试验后的硬度和拉伸强度变化数据。

不同类型垫片材料的耐久性能差异

不同类型和配方的非金属垫片材料耐久性能存在差异。软木颗粒的粒径分布、胶结剂的类型和用量以及填料种类都会影响胶结物的耐久性。工程师建议在评价报告中记录材料的类型和配方信息，便于进行不同品种间的对比分析。

七：总结

非金属垫片材料耐久性试验是评估含软木垫片材料胶结物在液体介质和高温油环境中耐久性能的核心技术手段。GB/T 20671.9-2006是现行有效的核心国家标准，等同采用ASTM F148-02，规定三种胶结物耐久性试验方法。试样状态调节的规范性和油漂浮试验的温度控制精度是试验方案设计的关键考虑因素。第三方检测机构在设备校准、方案设计和数据分析方面的专业能力，可为管道法兰和机械设备密封系统的材料选择提供可靠支撑。
