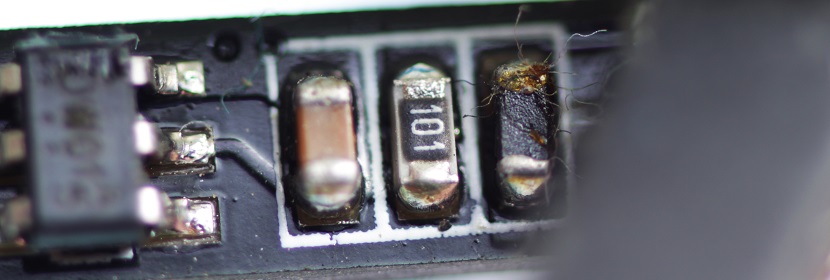

印制板检测

印制电路板（PCB）是各类电子设备的核心基础载体，承载电路布线、元器件焊接与信号传输功能，广泛应用于消费电子、工业控制、新能源、通讯设备等领域。PCB生产涉及蚀刻、电镀、层压、阻焊、钻孔等多道精密工艺，微小工艺瑕疵、材质缺陷都会引发电路故障，常规目视抽检无法排查内层缺陷、绝缘隐患与耐久性能问题，需通过标准化专项检测完成工艺与可靠性评估。

印制板检测意义

电子设备超六成电路故障源于PCB工艺质量不达标，内层开路、绝缘漏电、镀层脱落、耐温湿热性能不足是主要失效形式。印制板检测能够全面筛查PCB生产工艺缺陷、基材品质隐患与使用可靠性问题，为生产企业优化制程、管控批次质量提供数据支撑，同时为电子厂商来料验收、产品认证、故障溯源提供权威依据。行业常见痛点：部分低价PCB产品外观合格，但内层线路蚀刻不均、基材杂质超标，高温高湿工况下极易出现漏电短路，常规抽检无法识别内层隐性缺陷。

主要检测项目

• 外观尺寸检测：线路完整性、钻孔精度、阻焊瑕疵、翘曲度、尺寸公差、镀层外观检查。
• 电气性能检测：导通性、绝缘电阻、耐电压、漏电性能，排查短路、断路、绝缘失效隐患。
• 工艺性能检测：镀层附着力、焊盘可焊性、层间结合力、孔壁粗糙度测试。
• 环境可靠性检测：高低温循环、湿热老化、盐雾腐蚀、阻燃性能测试。
• 洁净度检测：离子污染、表面残留物检测，评估板面洁净度与耐腐蚀能力。

相关标准

高频、高压、军工级PCB可依据专属行业标准，开展更高精度的可靠性专项检测。

检测流程

1. 需求对接：确认PCB类型（刚性/柔性/高频）、应用场景、检测需求，选定标准与检测项目。
2. 样品送检：抽取成品PCB试样，保证试样覆盖不同生产批次，实验室登记留样。
3. 外观初筛：开展目视、显微外观检测，排查显性工艺缺陷。
4. 分项检测：依次完成电气性能、工艺附着力、环境可靠性、洁净度等专项测试，记录试验数据与缺陷情况。
5. 故障溯源：针对不合格项目分析缺陷成因，定位工艺或材质问题。
6. 报告出具：数据复核校验，出具含缺陷分析的第三方检测报告。

第三方检测服务

第三方印制板检测独立于PCB生产厂商与电子设备制造企业，数据客观公正，适配生产制程质控、来料批次验收、产品合规认证、设备故障溯源等全场景需求。工程师可根据产品等级定制检测方案，消费电子PCB侧重常规工艺与湿热可靠性，工业控制、军工PCB强化高低温、盐雾、绝缘耐压测试。实测发现，多数隐性电路故障源于层间绝缘不良与离子污染，常规电气抽检无法检出，专项可靠性检测可有效规避批量故障。

PCB质量评价

PCB质量评价不能仅依靠外观与基础导通测试，层间绝缘可靠性、耐温湿热稳定性、镀层耐久性能是高端PCB的核心评价指标。普通民用PCB与工业级PCB的核心差距在于环境耐受能力，常规工况下无差异，但高温、高湿、长期通电工况下，劣质PCB会快速出现绝缘失效、镀层氧化、线路断裂。同时，离子污染超标会加速板面腐蚀，缩短设备使用寿命，是容易被忽略的关键质量指标。

总结

印制板的工艺精度、电气稳定性、环境可靠性直接决定电子设备的运行稳定性与使用寿命。标准化第三方检测可全面排查PCB外观工艺、电气性能、耐久可靠性、洁净度等维度质量隐患，精准识别隐性缺陷与制程问题，为PCB生产质控、电子企业来料验收、产品合规认证提供权威支撑，有效降低电子设备故障风险。
