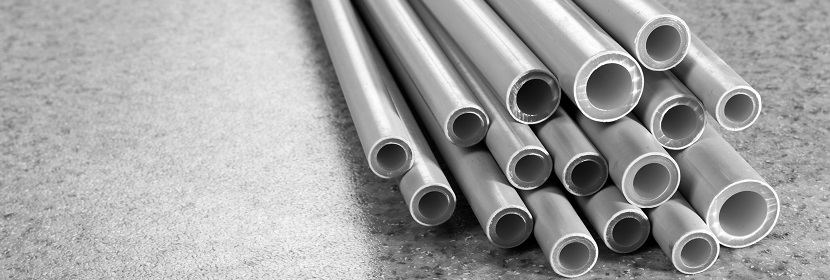

塑料管材管件抗冲击试验

塑料管材在运输、施工和使用过程中可能承受外部冲击载荷。落锤冲击试验通过规定质量和形状的落锤从规定高度自由落下冲击管材试样，模拟管材在实际工况中可能遇到的冲击条件，评价其耐外冲击性能。GB/T 14152-2001《热塑性塑料管材耐外冲击性能试验方法 时针旋转法》是国内塑料管材抗冲击性能评价的核心标准。

一：抗冲击试验的重要性

塑料管材抗冲击性能是评价其在低温环境、施工安装和运输过程中抗外力破坏能力的关键指标。

施工安全评价

管材在运输装卸、沟槽敷设和回填过程中可能受到石块、工具或其他硬物的冲击。抗冲击性能不足的管材在这些工况下可能产生裂纹或破裂，埋下渗漏隐患。落锤冲击试验通过模拟冲击载荷，评价管材在实际施工条件下的抗冲击能力。

低温适应性评估

塑料管材在低温条件下脆性增加，抗冲击性能下降。标准要求在0±1℃或-10±1℃的试验温度下进行冲击试验，评价管材在寒冷环境下的抗冲击性能。对于需要在-10℃以下安装铺设的管材，需标记冰晶符号并采用更严格的试验条件。

二：试验方法

落锤冲击试验采用时针旋转法，在规定的试验温度下，用规定质量和锤头类型的落锤从规定高度自由落下冲击管材试样，通过统计冲击破坏数计算真实冲击率。

试样制备

对于公称尺寸不大于630mm的管材，按GB/T 14152规定取样。公称尺寸大于630mm时，可切块进行试验。试块尺寸为长度(200±10)mm、内弦长(300±10)mm，试验时试块外表面圆弧向上，两端水平放置在底板上，冲击点保证为圆弧的顶端。

落锤与冲击高度选择

落锤锤头分为d25型和d90型。质量0.5kg和0.8kg的落锤配d25型锤头，质量大于或等于1kg的落锤配d90型锤头。以0±1℃试验为例，公称尺寸d≤110mm时落锤质量2.0kg、冲击高度800mm；110

试验温度控制

试样应在0±1℃或-10±1℃条件下进行状态调节。温度控制是确保试验结果可比性的关键条件。

三：相关标准

落锤冲击试验涉及以下标准体系：

• GB/T 14152-2001《热塑性塑料管材耐外冲击性能试验方法 时针旋转法》——核心方法标准
• GB/T 8801《硬聚氯乙烯(PVC-U)管件坠落试验方法》——适用于PVC-U管件的抗冲击评价
• GB/T 10002.1《给水用硬聚氯乙烯(PVC-U)管材》——规定PVC-U管材的产品要求
• GB/T 5836.1《建筑排水用硬聚氯乙烯管材》——规定排水用PVC-U管材的产品要求
• ISO 3127《热塑性塑料管材 耐外冲击性能的测定 时针旋转法》——国际标准
• ASTM D2444《热塑性塑料管材和管件落锤冲击试验方法》——美国标准

GB/T 14152-2001由全国塑料制品标准化技术委员会归口，规定了在给定条件下测定管材冲击破坏率的方法。管材的真实冲击率TIR应不超过10%。

四：试验流程

落锤冲击试验流程从样品制备到报告出具。

样品接收与状态调节

接收管材样品后，按标准尺寸裁取试样。对于公称尺寸不大于630mm的管材，直接取样；公称尺寸大于630mm时，切取标准尺寸试块。试样在规定的试验温度（0±1℃或-10±1℃）下进行状态调节。

试验条件设置

根据管材公称尺寸和试验温度查表确定落锤质量和冲击高度。选择合适的锤头类型，d25型或d90型。将试样水平放置在试验机底板上，确保冲击点位于试样顶端的圆弧位置。

冲击测试

释放落锤从规定高度自由落下冲击试样。每次冲击后检查试样是否出现裂纹、裂缝或破碎。按标准规定数量的试样进行重复冲击试验。

结果判定

目测观察，经冲击后产生裂纹、裂缝或试样破碎判定为破坏。根据试样破坏数对照GB/T 14152中的判定图表确定TIR值。真实冲击率TIR应不超过10%。

五：第三方试验服务

第三方检测机构在落锤冲击试验服务中承担样品测试、数据分析和结果判定的技术角色。

检测能力范围

可依据GB/T 14152-2001标准开展各类热塑性塑料管材的落锤冲击试验，适用于给水用PVC-U管材、建筑排水用PVC-U管材和燃气用PE管材等产品的抗冲击性能评价。

设备与条件

配备落锤冲击试验机、低温试验箱和温度记录仪等设备。落锤冲击试验机可精确控制落锤质量和冲击高度，低温试验箱用于试样的状态调节。

服务模式

提供单项测试、批次质量监控和产品认证检测等服务。对于低温环境用管材，可配合完成不同温度条件下的落锤冲击对比试验。

六：抗冲击评价

管材抗冲击性能评价需综合考虑TIR值、破坏模式测试条件和材料特性。

TIR值判读

真实冲击率TIR应不超过10%。TIR值反映整批管材的冲击破坏概率，是评价管材抗冲击性能的核心指标。TIR值越低，表明管材的抗冲击性能越好。

破坏模式分析

管材冲击破坏形式包括裂纹、裂缝和破碎。裂纹形式破坏表明材料具有一定韧性，破碎形式破坏提示材料脆性较大。破坏模式的分析可辅助判断材料配方和工艺的合理性。

温度影响评价

低温条件下塑料管材的脆性增加，抗冲击性能下降。对于寒冷地区使用的管材，应关注其在低温试验条件下的TIR值。0℃和-10℃两个温度条件下的对比数据可反映材料的低温脆化特性。

七：总结

落锤冲击试验通过标准化的测试方法，将塑料管材的耐外冲击性能转化为可量化的TIR值。试验结果的可靠性依赖于试样制备的规范性、落锤质量和冲击高度的准确选择以及试验温度的精确控制。在抗冲击评价中，TIR值应与破坏模式分析和温度条件相结合，为管材的产品选型和工程应用提供全面的技术依据。
