pvc格栅管检测

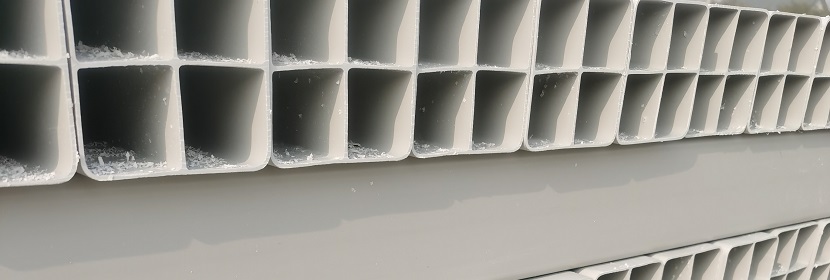

PVC格栅管（又称PVC栅格管、PVC多孔管）是以聚氯乙烯（PVC）为主要原料，通过挤出成型工艺制成的多孔一体式塑料管材，截面由多个方形或圆形子管排列组成，广泛应用于通信电缆穿线保护、电力管线预埋、交通信号管线及市政综合管廊等场景。格栅管的多孔结构使其在单管即可实现多回路分线敷设，简化施工并提高管位利用率。格栅管埋地后承受土壤载荷、地面交通载荷及回填施工冲击，其环刚度、抗冲击性能和长期耐候性是保障管线安全运行的关键指标。对PVC格栅管进行系统、规范的第三方检测，是验证管材结构承载能力、确保工程质量及满足产品标准要求的核心技术手段。

一：PVC格栅管检测概述

PVC格栅管按子管数量和截面形状可分为单孔、四孔、六孔、九孔等多种规格，子管截面可为方形、圆形或异形。管材通常采用硬质PVC（PVC-U）配方，部分产品添加改性剂以提高抗冲击性能和耐候性。格栅管在埋地使用时，承受来自上方回填土和地面交通的垂直载荷，以及侧向土压力，环刚度是衡量其抗外压变形能力的核心指标。

PVC格栅管检测的核心关注点：

• 结构承载能力：环刚度和扁平试验评估管材抵抗外压变形的能力；
• 抗冲击性能：落锤冲击评估管材在施工回填和运输过程中的抗破损能力；
• 材料耐久性：维卡软化温度、拉伸强度和耐候性评估长期使用性能；
• 尺寸精度：子管内径、壁厚及整体截面尺寸影响穿线和连接配合；
• 连接密封性：管与管之间、管与管件之间的连接质量。

检测实践中的经验表明，PVC格栅管最突出的质量问题是环刚度不足和子管壁厚偏薄。部分生产商为降低成本，在配方中添加过量碳酸钙填料或使用回收料，导致管材刚性下降、脆性增大。在回填施工或地面载荷作用下，管壁容易发生压溃或开裂。建议在来料检测中，除标准环刚度测试外，增加落锤冲击和扁平试验，以综合评估管材的实际承载和抗冲击能力。

二：主要检测项目

2.1 结构承载性能

• 环刚度：在规定压缩速率下测定管材达到规定变形量时的载荷，计算环刚度值（kN/m²）；
• 扁平试验：将管材压至规定变形量，观察有无开裂和分层；
• 环柔性：评估管材在较大变形下的弹性恢复能力。

2.2 抗冲击性能

• 落锤冲击试验：在规定高度和锤重下冲击管材外壁，评估是否破裂或产生可见裂纹；
• 子管冲击：对单个子管进行冲击测试，评估子管的抗破损能力。

2.3 材料力学性能

• 拉伸强度与断裂伸长率：评估管壁材料的抗拉能力；
• 弯曲性能：评估管材的抗弯刚度；
• 硬度：邵氏硬度，辅助评估材料刚性。

2.4 热性能与耐候性

• 维卡软化温度：评估PVC材料的耐热上限；
• 热变形温度：评估管材在受热载荷下的尺寸稳定性；
• 耐候性/耐紫外老化：评估户外暴露或浅埋条件下PVC材料的抗紫外降解能力；
• 纵向回缩率：评估管材在受热后的尺寸稳定性。

2.5 尺寸与外观

• 外形尺寸：总宽度、总高度、子管内径、壁厚及偏差；
• 长度：标准长度及偏差；
• 外观：表面光滑度、有无气泡、裂纹、色差及杂质；
• 子管间距和排列：影响穿线操作和连接配合。

2.6 连接与密封（按需）

管材与管材、管材与管件之间的连接方式和密封性能评估。

三：相关标准

PVC格栅管检测涉及的主要标准：

PVC格栅管目前尚无统一的强制性国家标准产品规范，行业内多参照通信管道、电力管道或市政管道的相关标准和规范执行，具体技术要求由供需双方技术协议或企业标准约定。环刚度和落锤冲击是格栅管最核心的两项性能指标，检测时应根据埋深和地面载荷条件确定环刚度等级要求。对于特殊应用（如高寒地区、重载交通路段），可能需增加低温冲击和耐化学性测试。

四：检测流程

1. 需求确认：明确格栅管规格（子管数、截面尺寸）、目标应用（通信/电力/市政）、关注指标及客户技术协议，制定检测方案；
2. 样品接收：管材样品长度需满足各测试项目要求（环刚度和落锤冲击通常需要≥1m管段），附批次、规格及材质信息；进行外观初检和尺寸测量；
3. 环刚度测试：按GB/T 9647规定条件执行，记录载荷-变形曲线；
4. 落锤冲击测试：按GB/T 14152执行，记录冲击后管材表面状态；
5. 扁平试验：将管材压至规定变形量，观察有无开裂；
6. 材料性能测试：拉伸、维卡软化温度、纵向回缩率等；
7. 尺寸复检：子管内径、壁厚、总截面尺寸；
8. 报告出具：汇总数据，对照标准或技术协议判定，出具正式检测报告。

环刚度测试中，格栅管的截面形状（多孔异形）与标准圆形管材不同，测试时应确保加载方向与管材实际受力方向一致（通常为垂直方向），并在报告中注明加载方向和试样长度。对于多孔格栅管，建议同时在平行和垂直于隔板方向进行测试，以全面评估截面承载特性。

五：第三方检测服务

PVC格栅管检测的技术要点在于：多孔异形截面的环刚度测试需要适配的加载夹具和变形测量方法；落锤冲击测试中格栅管的子管隔板区域是薄弱部位，需关注冲击位置的代表性；PVC材料的维卡软化温度和耐候性对长期使用性能有重要影响。第三方实验室凭借标准化的试验设备、规范的操作流程和独立的数据判定能力，能够为生产企业和工程方提供客观、可比的检测数据。

第三方检测服务的典型应用场景：

• 出厂检验：生产企业对每批产品进行环刚度、落锤冲击、外观和尺寸抽检；
• 工程验收：通信管道和市政管网工程中对管材进行现场取样复检；
• 新品验证：新配方或新规格格栅管的全项性能表征；
• 质量仲裁：供需双方对环刚度、冲击性能或尺寸偏差产生争议时的独立检测；
• 耐候评估：评估管材在户外或浅埋条件下的长期耐候性能。

工程师建议：PVC格栅管的环刚度不仅取决于壁厚，还受截面形状和子管隔板结构影响。单纯增加壁厚可能增加材料成本但不一定显著提高环刚度，优化截面结构（如增加隔板厚度、优化子管排列）可能是更经济的方案。建议在产品开发中，通过环刚度测试对比不同截面设计的承载效率，找到性能与成本的最优平衡点。

六：管材性能评价

6.1 环刚度与埋深匹配

环刚度是格栅管抵抗外压变形能力的核心指标。埋深越大、地面载荷越重，要求的环刚度等级越高。评价时应根据工程设计中的埋深、回填土类型和地面交通载荷，确定所需的最低环刚度等级，并确保检测值满足设计要求。

6.2 抗冲击与施工安全

格栅管在运输、搬运和回填施工过程中可能受到冲击载荷。落锤冲击试验模拟这些工况，评估管材的抗破损能力。评价时应关注冲击后管材是否产生可见裂纹或穿孔，以及冲击位置（外壁、隔板、子管壁）对结果的影响。

6.3 PVC材料的耐候与耐热

PVC材料对紫外光和热较为敏感。户外暴露或浅埋条件下，紫外老化会导致PVC变色、脆化和力学性能下降；高温环境下（如夏季浅埋管位温度可达60℃以上），PVC的维卡软化温度限制了其耐热上限。评价时应结合管材的实际使用环境，评估耐候和耐热性能是否满足要求。

6.4 穿线与连接便利性

格栅管的子管内径、内壁光滑度和连接方式影响电缆穿线操作的便利性和连接密封性。评价时应关注子管内径的实际尺寸偏差和内壁表面质量，确保穿线顺畅且不损伤电缆护套。

七：总结

PVC格栅管检测是保障通信电缆保护、电力管线及市政预埋工程安全可靠的技术基础。检测方案应覆盖环刚度、落锤冲击、扁平试验、拉伸性能、维卡软化温度及尺寸精度等核心维度，以GB/T 9647、GB/T 14152、GB/T 8804.2及GB/T 1633等标准为方法依据，并结合具体应用场景的技术协议执行。管材性能评价应关注环刚度与埋深载荷的匹配、抗冲击与施工安全的关联及PVC材料的耐候耐热特性，将检测数据与工程设计和实际使用条件建立关联。依托具备CNAS、CMA资质的第三方检测平台，可获得客观、可追溯的检测数据，为PVC格栅管的生产质控、工程验收及质量仲裁提供可靠的技术保障。
