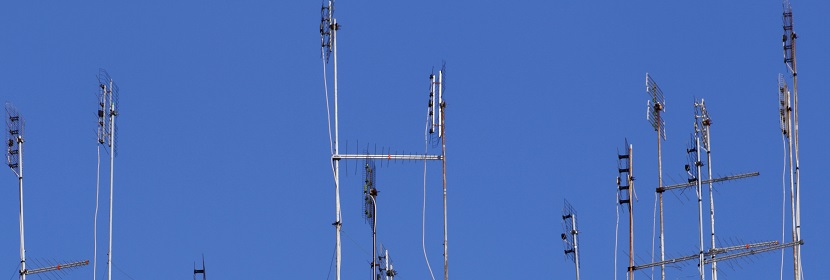

电视广播接收天线通常安装在屋顶、铁塔或立杆上，长期暴露在自然环境中。雨水沿天线振子、馈线接口和支撑结构流动，可能渗入连接器内部导致接触电阻增大，或在天线罩内积聚形成水膜影响信号传输。淋雨试验通过模拟自然降雨条件，评价天线的防水性能。本文围绕该试验的检测对象、试验方法、标准依据、实施流程和评价方法展开说明。
一：淋雨试验的重要性
天线是电视广播信号接收链路中的第一环节，其性能直接影响接收信号的质量。天线长期暴露在户外，雨水的侵蚀作用体现在多个方面：馈线连接器处的密封失效可能导致水汽进入同轴电缆，引起特性阻抗变化和信号衰减增大；天线振子和反射面的金属镀层可能因雨水冲刷而加速腐蚀；天线罩内积聚的水分可能改变天线的电气性能，导致增益下降和驻波比恶化。
淋雨试验的核心目的在于验证天线在淋雨条件下的防水能力，以及试验后天线电气性能的保持情况。该试验适用于30MHz至1GHz频率范围内接收声音和电视广播的天线，涵盖振子、支撑结构件、端接件及天线杆等部件。试验结果为天线的结构设计和密封方案验证提供依据，也可作为产品防水等级评定的支撑数据。
二：试验方法
SJ/T 10612.3-1995规定的淋雨试验方法采用八个喷头的淋水装置，模拟自然降雨对天线各部位的冲刷。试验方法的核心参数包括喷头数量与布置、喷水角度、喷头距离和试验持续时间。
喷头布置与喷水角度
天线应经受八个喷头的淋水试验。其中四个喷头的水分别以45°角直接喷到被测天线最上面的四个弯角，模拟雨水从上方沿天线结构流下的路径；其余四个喷头以水平方向直接喷到技术规范中所指明的天线的四个面中的最薄弱部位，模拟水平方向的雨水冲击。这一双方向布置的设计目的是同时考核天线在垂直和水平两个方向上的防水能力。
喷头距离与持续时间
各喷头应安放在距被测天线弯角或边500至750mm的位置上，或按有关技术规范中规定的距离执行。喷头圆锥角约为35°，以保证喷水覆盖范围能够覆盖天线弯角和薄弱部位。天线经受淋雨试验的持续时间为1小时。这一持续时间足以模拟中等强度降雨条件下的持续水冲刷，同时保证天线表面和内部结构达到水渗透的饱和状态。
| 参数 | 要求 | 说明 |
|---|---|---|
| 喷头数量 | 8个 | 4个45°角+4个水平方向 |
| 喷头距离 | 500~750mm | 距天线弯角或边 |
| 喷头圆锥角 | 约35° | 保证覆盖范围 |
| 试验持续时间 | 1h | 持续淋水 |
三：相关标准
电视广播接收天线淋雨试验的核心标准为SJ/T 10612.3-1995《30MHz～1GHz声音和电视广播接收天线 第3部分：机械性能测试方法、振动试验和环境试验方法》，该标准于1995年4月22日发布，规定了接收声音和广播电视用天线机械性能的计算方法、试验条件以及有关环境试验的方法和步骤。标准中明确了淋雨试验的喷头布置、喷水角度、喷头距离和试验持续时间等技术要求，是天线耐气候性能验证的直接依据。
外壳防护等级标准GB/T 4208-2017《外壳防护等级（IP代码）》等同采用IEC 60529:2013，规定了IPX1至IPX9K各等级的防水试验方法和判定准则。移动通信天线常见的防水等级包括IPX1至IPX9K，每个等级对应不同的防水测试条件和方法。电视广播接收天线的淋雨试验可与IP防护等级试验结合使用，IP等级侧重外壳防护的合规判定，SJ/T 10612.3侧重天线在淋雨条件下的电气性能保持。
相关的国际标准包括IEC 60068-2-11《基本环境试验规程 试验Ka：盐雾试验》，用于评价天线在沿海或工业环境中的耐盐雾腐蚀能力，该试验常与淋雨试验组合使用以评估天线在复杂气候条件下的耐久性。企业在选择标准时需根据天线的应用场景确定适用的标准体系，对于有出口需求的户外天线，还需关注目标市场的相关认证标准。
四：试验流程
天线淋雨试验的实施需要关注喷头布置的准确性、试样安装姿态和试验前后的性能对比。以下步骤覆盖从方案确认到报告输出的主要环节。
- 方案确认与试样准备。确认天线型号、结构类型和馈线接口形式，检查试样外观和初始电气性能。
- 初始检测。测量天线的增益、驻波比和方向图等电气性能参数，记录基准数据。检查馈线连接器的密封状态。
- 试样安装。将天线按实际安装姿态固定于淋雨试验装置中，调整喷头位置和角度使其符合标准要求。
- 淋雨试验执行。开启淋雨系统，按规定的八个喷头布置方式对天线持续淋水1小时，观察各部位的水流路径和积水情况。
- 恢复与外观检查。试验结束后擦去表面残留水分，进行外观检查，重点观察馈线接口、天线罩内部和振子连接处是否有水迹。
- 电气性能复测与报告。测量淋雨试验后的天线电气性能，与初始数据对比，判断淋雨对天线性能的影响程度，形成检测记录和判定结论。
五：第三方试验服务
天线淋雨试验的设备要求相对明确，但天线结构的多样性和馈线接口的密封状态对试验结果的代表性有重要影响。工程师在承接试验时，需要关注试样的安装方式与馈线接口的处理。
馈线接口的密封处理
天线馈线接口是淋雨试验中最容易出现渗漏的部位。工程师建议在送检前确认馈线连接器已按产品设计要求完成密封处理，包括防水胶圈安装和防水胶带缠绕。部分企业在送检时仅提供天线本体而未安装馈线连接器，导致淋雨试验无法考核接口处的密封性能。对于需要在试验后进行电气性能复测的试样，建议使用防水型测试线缆连接，避免测试线缆本身成为渗水通道。
天线罩内部水迹的检查方法
部分天线带有天线罩，淋雨试验后天线罩内部的水迹检查需要拆解天线罩。工程师建议在试验前后的拆装过程中记录天线罩的紧固方式和密封条的原始状态，以便判断水迹是淋雨渗入还是装配过程中引入的。对于密封条已老化的试样，应在报告中单独说明密封状态，避免结果被误判为设计缺陷。
六：天线防水评价
天线防水评价需要从外观检查、水迹分布和电气性能保持三个维度进行。外观检查关注馈线接口是否有水渗出、天线振子是否有锈蚀迹象和天线罩是否有破裂；水迹分布通过开盖检查判定，关注水迹是否出现在电气连接部位和馈线内部；电气性能保持关注增益、驻波比和方向图在试验前后的变化量是否在允许范围内。
对于试验中出现馈线接口渗水但电气性能暂时正常的试样，不应简单判定为合格。水分的长期存在可能导致连接器内部氧化，接触电阻在后续使用中逐渐增大。建议对这类试样进行后续的观察或补充试验。将淋雨试验与盐雾试验组合使用，可以更全面地评估天线在沿海或工业环境中的长期防护能力。
七：总结
电视广播接收天线淋雨试验是评价天线户外防水性能的关键项目。企业应在送检前确认天线处于正常交付状态，馈线接口完成密封处理。在评价结果时结合外观检查、水迹分布和电气性能对比，全面判断天线的防水能力。将淋雨试验与盐雾试验、振动试验组合使用，可以更全面地评估天线在复杂户外环境中的长期可靠性。
